18

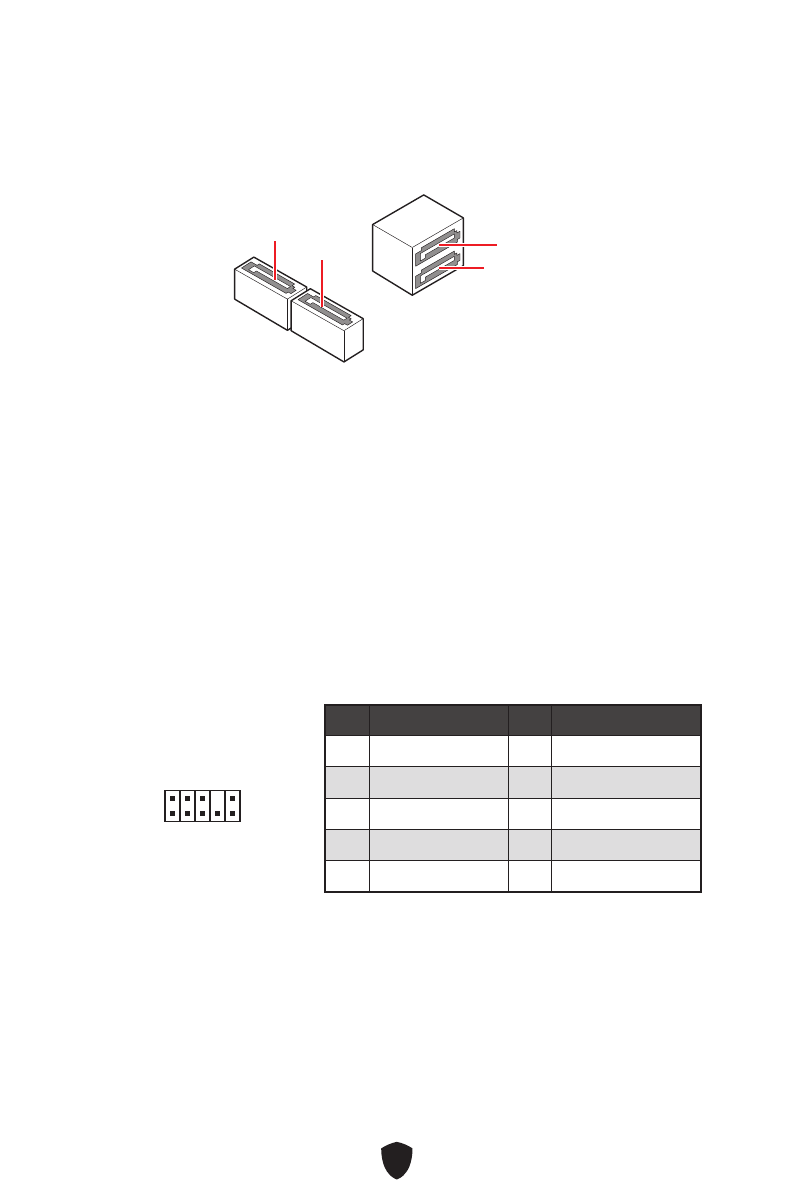

SATA5~8: SATA 6Gb/s 插孔
這些插孔是 SATA 6Gb/s 介面連接埠。每個插孔皆可連接一個 SATA 裝置。
⚠
重要
∙
SATA 排線不可摺疊超過 90 度，以免傳輸資料時產生錯誤。
∙
SATA 排線兩端接頭外觀相似，建議將平頭端接到主機板，以節省空間。
∙
當 M2_2 插槽裝有 M.2 SATA SSD 時，SATA8 連接埠將不可用。
SATA5
SATA7
SATA8
SATA6
JAUD1: 前置音效插孔
本插孔用於連接前面板的音訊插孔。
1
2
10
9
接腳
訊號名稱
接腳
訊號名稱
1
MIC L
2
Ground
3
MIC R
4
NC
5
Head Phone R
6
MIC Detection
7
SENSE_SEND
8
No Pin
9
Head Phone L
10
Head Phone Detection
