15

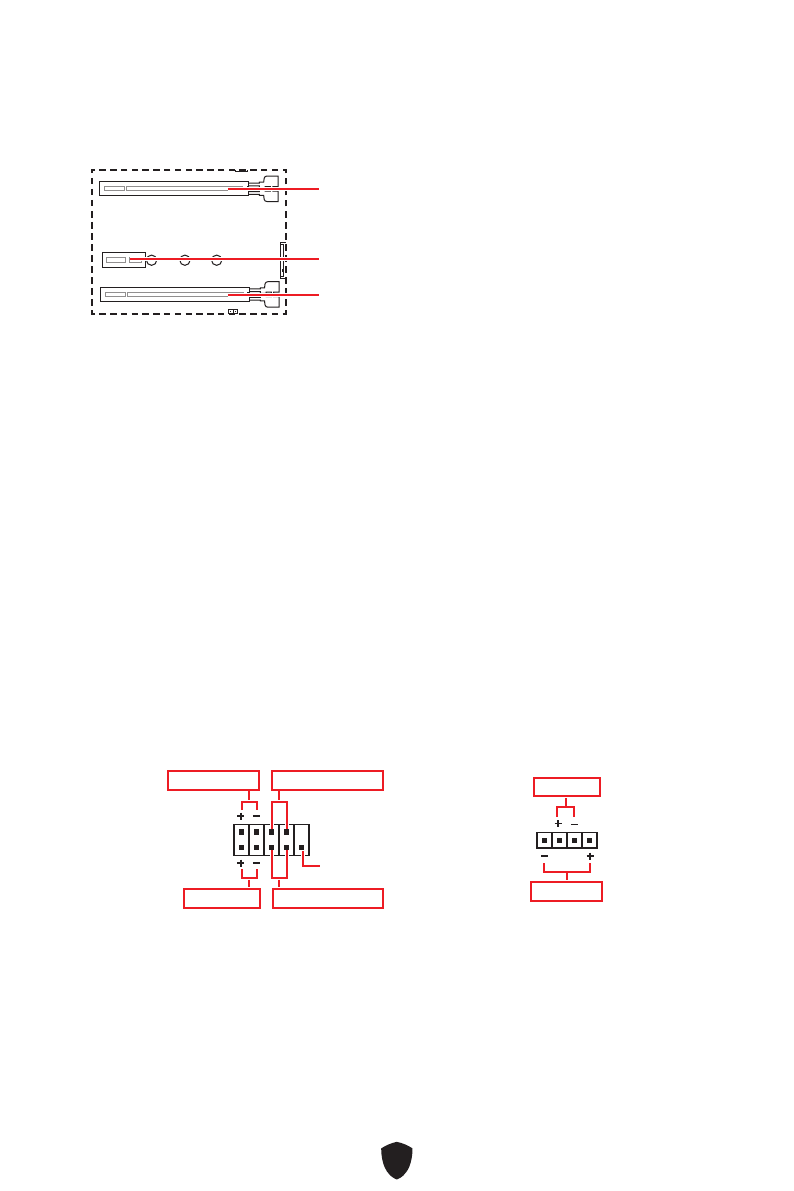

PCI_E1~3: PCIe 擴充插槽

PCI_E1

: PCIe  4.0 x16 (源於 CPU)

PCI_E2

: PCIe 3.0 x1 (源於 B660 晶片組)

PCI_E3

: PCIe 3.0 x4 (源於 B660 晶片組)

⚠

重要

∙

若安裝大型顯卡，需要使用工具如

MSI  顯卡支撐架

，以支撐其重量和防止插槽變形。

∙

如只安裝一張 PCIe x16 擴充卡，建議安裝到

PCI_E1

 插槽，以獲得最佳效能。

∙

新增或移除擴充卡時，請確認已關機並拔除電源線。請詳讀擴充卡說明文件，以了解所

需變更的軟硬體設定。

JFP1, JFP2: 系統面板接頭

JFP1 接頭控制電腦機殼/機箱上的電源開啟、重新開機和 LED 指示燈。Power Switch/

Reset Switch 接頭允許您連接電源按鈕、重新開機按鈕。Power LED 指示燈接頭連接到電

腦機殼上的 LED 燈， HDD LED 指示燈接頭顯示硬碟的使用情況。JFP2 接頭用於 Buzzer

(蜂鳴器) 和 Speaker (喇叭)。請參閱以下圖片連接電腦機殼的連接線到正確的接腳。

1

2

10

9

Power LED

Reserved

Power Switch

JFP1

Reset Switch

HDD LED

1

JFP2

Buzzer

Speaker

⚠

重要

請注意 Power LED 指示燈和 HDD LED 指示燈有正極和負極接頭，您需要將連接線連接

到相應的正極和負極連接埠。否則，LED 指示燈將無法正常運作。
