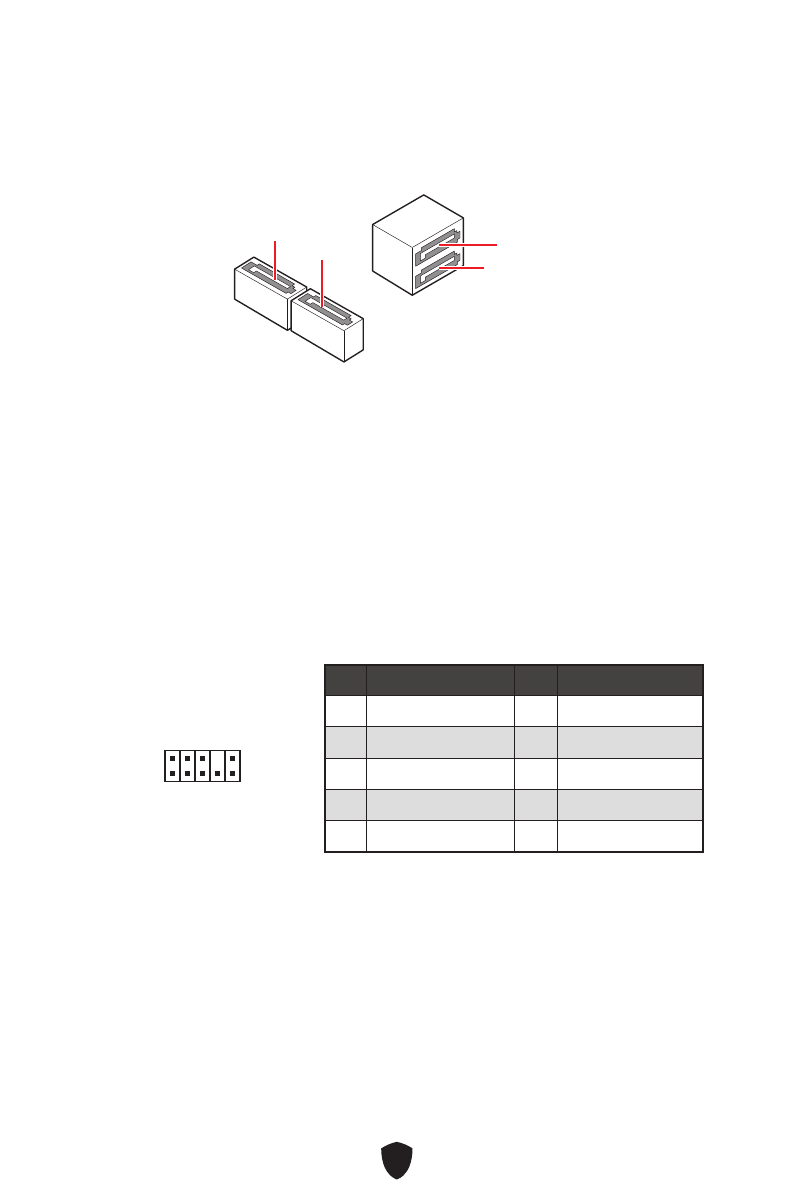

SATA5~8: SATA 6Gb/s 接口

这些接口是串行 SATA 6Gb/s 介面接口。每个接口可以连接一个串行 SATA 设备。

⚠

注意

∙

请勿将串行 SATA 数据线对折成 90 度。否则，传输过程中可能会出现数据丢失。

∙

SATA 数据线的两端有相同的插口，然而，为了节省空间建议连接扁平接口端在主板上。

∙

当在 M2_2 接口中安装 M.2 SATA 固态硬盘时，SATA8 将无效。

SATA5

SATA7

SATA8

SATA6

JAUD1: 前置音频接口

此接口允许您连接前置面板上音频插孔。

1

2

10

9

针脚

信号名称

针脚

信号名称

1

MIC L

2

Ground

3

MIC R

4

NC

5

Head Phone R

6

MIC Detection

7

SENSE_SEND

8

No Pin

9

Head Phone L

10

Head Phone Detection
