15

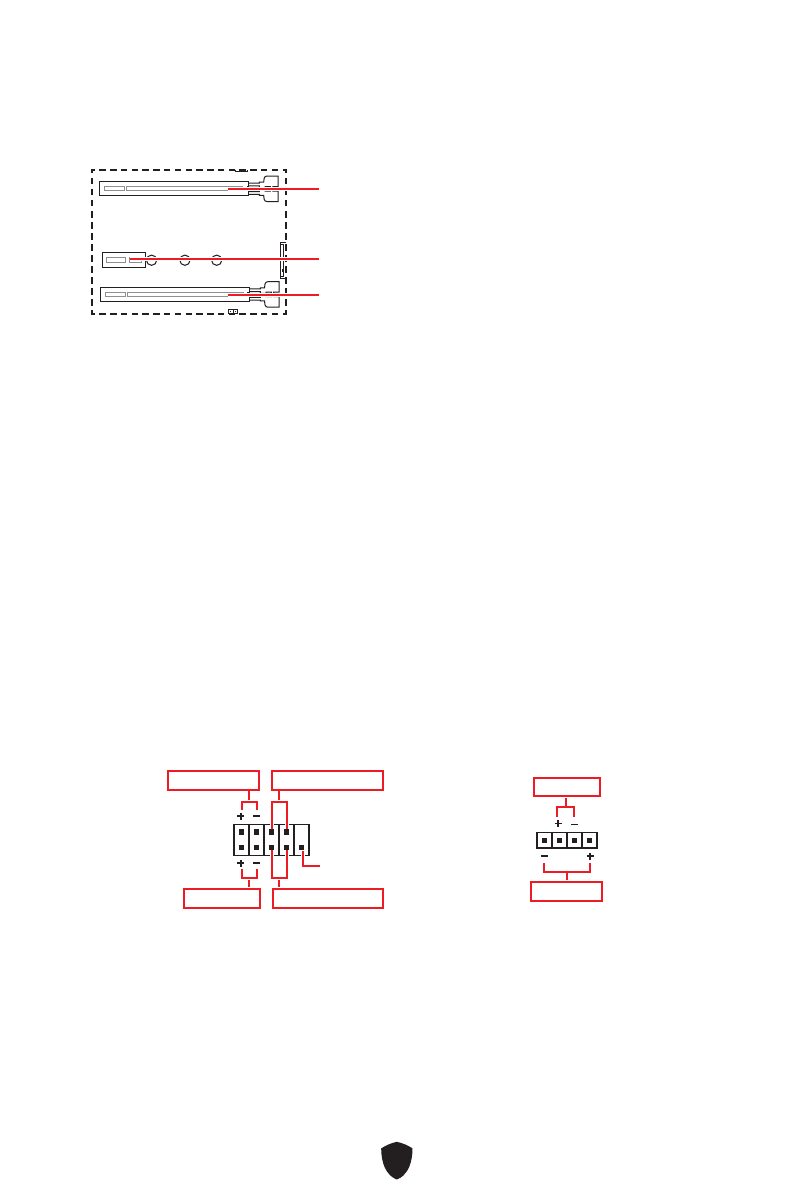

PCI_E1~3: PCIe拡張スロット

PCI_E1

: PCIe 4.0 x16 (CPU帯域接続)

PCI_E2

: PCIe 3.0 x1 (B660チップセット帯域接続)

PCI_E3

: PCIe 3.0 x4 (B660チップセット帯域接続)

⚠

注意

∙

大型且つ重いグラフィックスカードをインストールすると、スロットの変形を防止するため

に、

MSI Graphics Card Bolster

のようなツールを使用することが必要です。

∙

一枚のPCIe x16拡張カードを最適な性能で動作させたい場合は、

PCI_E1

スロットの使用

をお勧めします。

∙

拡張カードの着脱は、必ず電源をオフにし、コンセントから電源ケーブルを抜いてから行っ

てください。ハードウェアまたはソフトウェアにどのような変更が必要であるかは、拡張カ

ードのドキュメントでご確認ください。

JFP1, JFP2: フロントパネルコネクター

JFP1コネクターは電源オン、電源リセット、PCケースのLEDをコントロールします。Power

Switch/ Reset Switchヘッダーには電源ボタン/ リセットボタンを接続します。Power LEDヘ

ッダーにはPCケースのLEDを接続します。HDD LEDヘッダーはハードディスクの状態を示

します。JFP2コネクターはBuzzerとSpeakerに対応しています。PCケースからケーブルを正

しく接続するには、下記の図をご参照ください。

1

2

10

9

Power LED

Reserved

Power Switch

JFP1

Reset Switch

HDD LED

1

JFP2

Buzzer

Speaker

⚠

注意

Power LEDとHDD LEDはプラスとマイナスの区別があり、マザーボード上の対応するプラ

スとマイナスのピンヘッダーにケーブルを接続する必要があります。正しく接続されていな

い場合、LEDは正常に動作しませんのでご注意ください。
