18

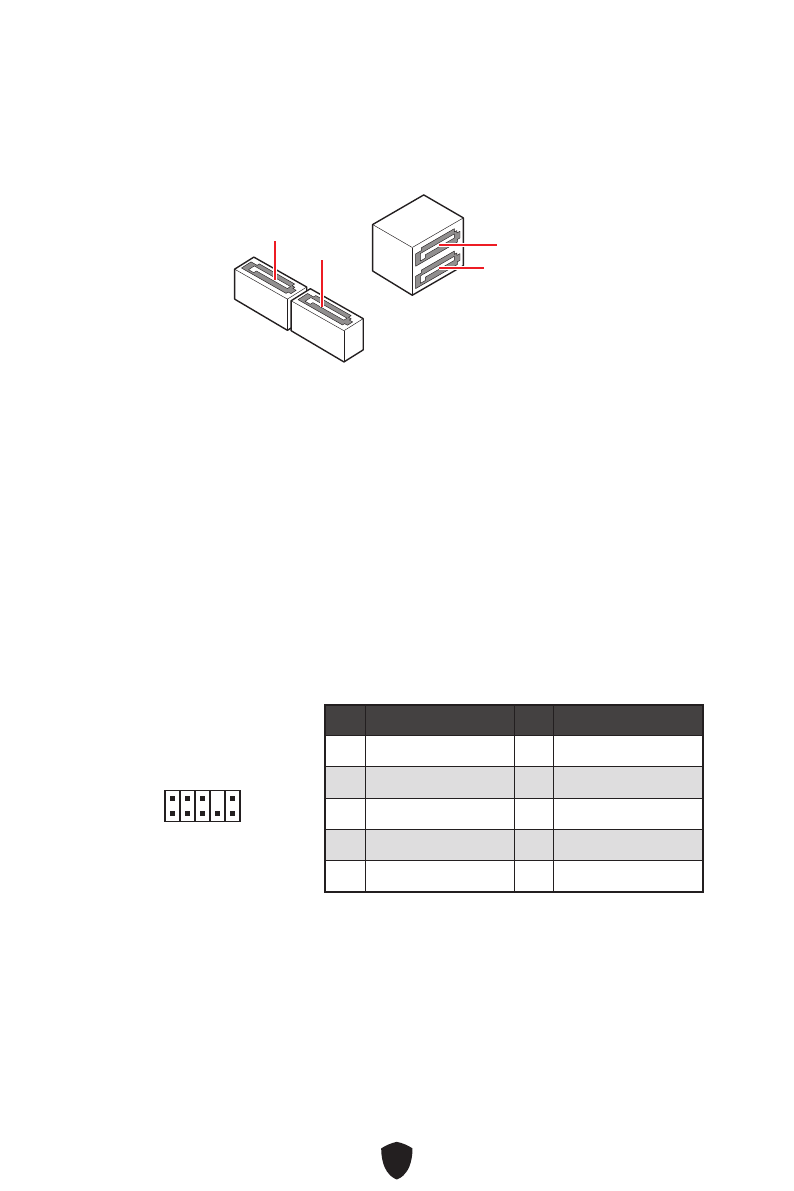

SATA5~8: SATA 6Gb/s Connectors
These connectors are SATA 6Gb/s interface ports. Each connector can connect to one
SATA device.
⚠
Important
∙
Please do not fold the SATA cable at a 90-degree angle. Data loss may result during
transmission otherwise.
∙
SATA cables have identical plugs on either sides of the cable. However, it is
recommended that the flat connector be connected to the motherboard for space
saving purposes.
∙
SATA8 will be unavailable when installing M.2 SATA SSD in the M2_2 slot.
SATA5
SATA7
SATA8
SATA6
JAUD1: Front Audio Connector
This connector allows you to connect audio jacks on the front panel.
1
2
10
9
Pin
Signal Name
Pin
Signal Name
1
MIC L
2
Ground
3
MIC R
4
NC
5
Head Phone R
6
MIC Detection
7
SENSE_SEND
8
No Pin
9
Head Phone L
10
Head Phone Detection
