12

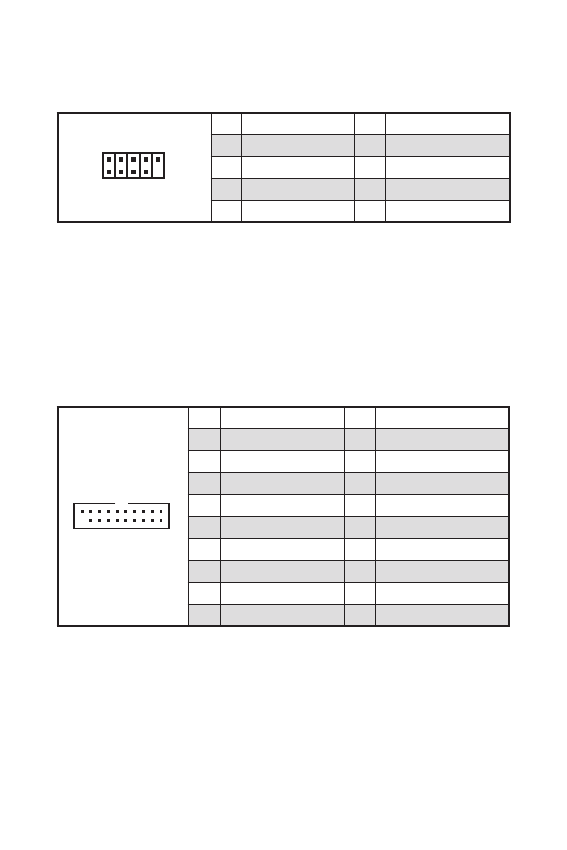

Компоненты материнской платы
JUSB3: Разъем USB 3.2 Gen1
Данный разъем предназначен для подключения портов USB 3.1 Gen1 на передней
панели.
1
10
11
20
1
Power
11
USB2.0+
2
USB3_RX_DN
12
USB2.0-
3
USB3_RX_DP
13
Ground
4
Ground
14
USB3_TX_C_DP
5
USB3_TX_C_DN
15
USB3_TX_C_DN
6
USB3_TX_C_DP
16
Ground
7
Ground
17
USB3_RX_DP
8
USB2.0-
18
USB3_RX_DN
9
USB2.0+
19
Power
10
NC
20
No Pin
⚠
Внимание!
Помните, что во избежание повреждений, необходимо правильно подключать
контакты питания и земли.
JUSB1, JUSB2: Разъемы USB 2.0
Данные разъемы предназначены для подключения портов USB 2.0 на передней
панели.
1
2
10
9
1
VCC
2
VCC
3
USB0-
4
USB1-
5
USB0+
6
USB1+
7
Ground
8
Ground
9
No Pin
10
NC
⚠
Внимание!
∙
Помните, что во избежание повреждений, необходимо правильно подключать
контакты VCC и земли.
∙
Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB, пожалуйста,
установите утилиту MSI® SUPER CHARGER.
