후면 I/O 패널
후면 I/O 패널

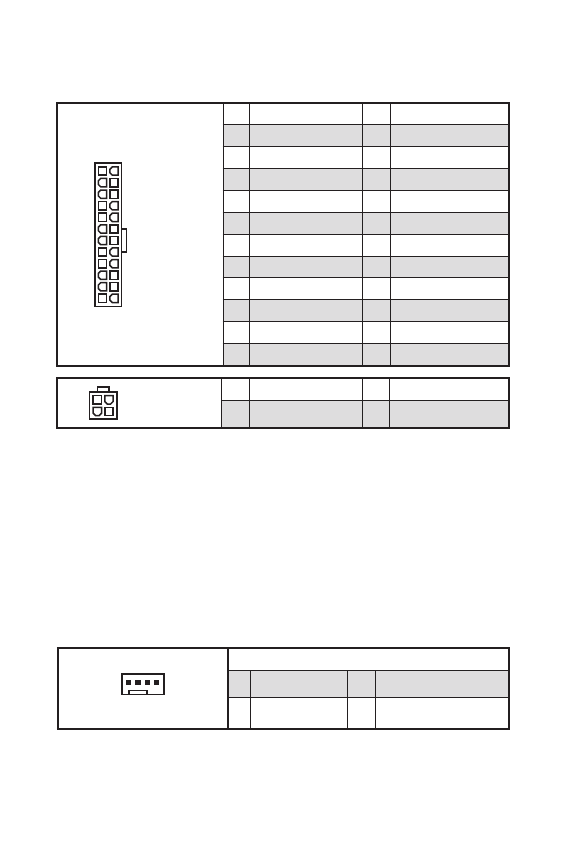

ATX_PWR1, CPU_PWR1: 전원 커넥터
이 커넥터를 사용하여 ATX 전원 공급 장치를 연결할 수 있습니다.
24
13
1
12
ATX_PWR1
1
+3.3V
13
+3.3V
2
+3.3V
14
-12V
3
Ground
15
Ground
4
+5V
16
PS-ON#
5
Ground
17
Ground
6
+5V
18
Ground
7
Ground
19
Ground
8
PWR OK
20
Res
9
5VSB
21
+5V
10
+12V
22
+5V
11
+12V
23
+5V
12
+3.3V
24
Ground
⚠
중요사항
모든 전원 케이블이 ATX 전원 공급 장치에 올바르게 연결되어 메인보드가 안정적으로
작동하는지 확인하세요.
3
2
1
4
CPU_PWR1
1
Ground
3
+12V
2
Ground
4
+12V
CPU_FAN1, SYS_FAN1: PWM 팬 커넥터
PWM 모드 팬 커넥터는 12V의 일정한 출력을 제공하고 속도 제어 신호에 따라 팬의 회전
속도를 조정합니다. 만일 PWM 모드 팬 커넥터에 3-핀 (Non-PWM) 팬을 연결하였을 경우,
팬은 100% 속도로 회전하기 때문에 잡음이 많이 생길 수 있습니다.
BIOS > Advanced > Hardware Monitor(하드웨어 모니터)
로 이동하여 팬 속도를 조정할
수 있습니다.
1
CPU_FAN1/ SYS_FAN1
PWM 모드 핀 정의
1
Ground
2
+12V
3
Sense
4
Speed Control Signal
