12

リアI/Oパネル

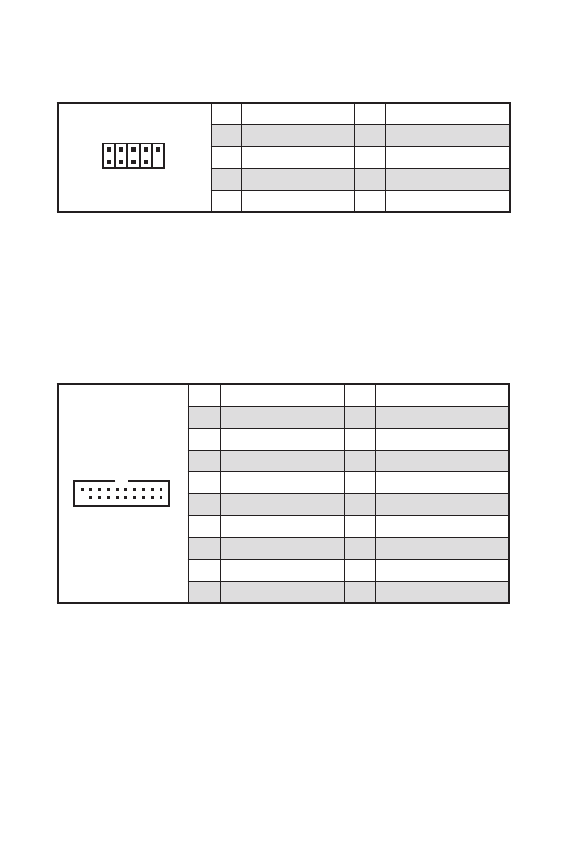

JUSB3: USB 3.2 Gen1コネクター

このコネクターにはフロントパネルのUSB 3.2 Gen1ポートを接続します。

1

10

11

20

1

Power

11

USB2.0+

2

USB3_RX_DN

12

USB2.0-

3

USB3_RX_DP

13

Ground

4

Ground

14

USB3_TX_C_DP

5

USB3_TX_C_DN

15

USB3_TX_C_DN

6

USB3_TX_C_DP

16

Ground

7

Ground

17

USB3_RX_DP

8

USB2.0-

18

USB3_RX_DN

9

USB2.0+

19

Power

10

NC

20

No Pin

⚠

注意

電源とグランドピンは必ず接続してください。正しく接続されていない場合、機器が損傷す

るおそれがあります。

JUSB1、JUSB2: USB 2.0コネクター

これらのコネクターにはフロントパネルのUSB 2.0ポートを接続します。

1

2

10

9

1

VCC

2

VCC

3

USB0-

4

USB1-

5

USB0+

6

USB1+

7

Ground

8

Ground

9

No Pin

10

NC

⚠

注意

∙

VCCピンとグランドピンは必ず接続してください。正しく接続されていない場合、機器が

損傷するおそれがあります。

∙

これらのUSBポートでiPad、iPhoneとiPodを再充電するには 、MSI® SUPER CHARGER

ユーティリティをインストールしてください。
