11
リアI/Oパネル
リアI/Oパネル

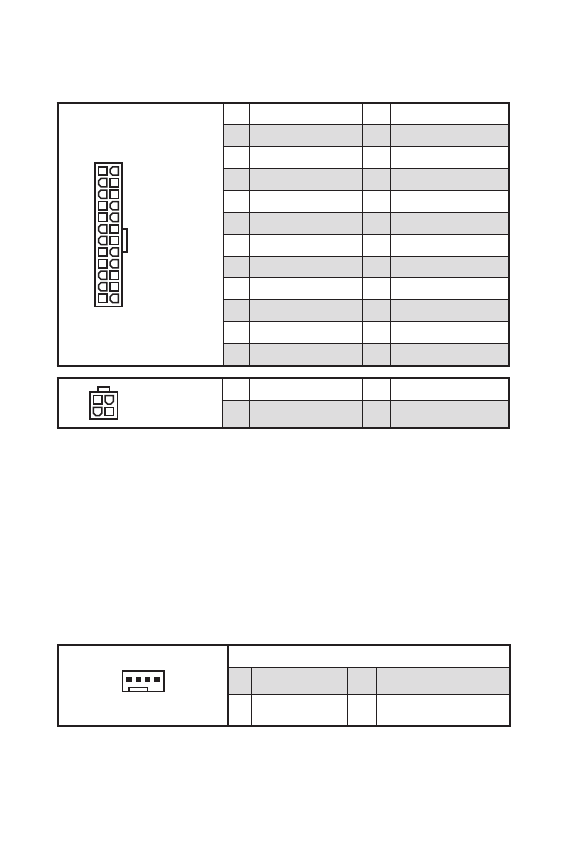

ATX_PWR1、CPU_PWR1: 電源コネクター
これらのコネクターにはATX電源を接続します。
24
13
1
12
ATX_PWR1
1
+3.3V
13
+3.3V
2
+3.3V
14
-12V
3
Ground
15
Ground
4
+5V
16
PS-ON#
5
Ground
17
Ground
6
+5V
18
Ground
7
Ground
19
Ground
8
PWR OK
20
Res
9
5VSB
21
+5V
10
+12V
22
+5V
11
+12V
23
+5V
12
+3.3V
24
Ground
⚠
注意
マザーボードの安定した動作を確実にするために、全ての電源ケーブルが適切なATX電源
ユニットにしっかりと接続されていることを確認して下さい。
3
2
1
4
CPU_PWR1
1
Ground
3
+12V
2
Ground
4
+12V
CPU_FAN1、SYS_FAN1: PWMファンコネクター
PWMモードファンコネクターには常時12Vが出力されており、スピードコントロール信号に
よってファンスピードを調整します。3ピン (Non-PWM)ファンをPWMモードファンコネクタ
ーに装着すると、ファンが常に100%で回転し、ファンノイズが大きくなることがあります。
BIOS > Advanced > Hardware Monitor
で、ファンスピードを調整します。
1
CPU_FAN1/ SYS_FAN1
PWMモードのピンの定義
1
Ground
2
+12V
3
Sense
4
Speed Control Signal
