11
Vue d’ensemble des composants
Vue d’ensemble des composants

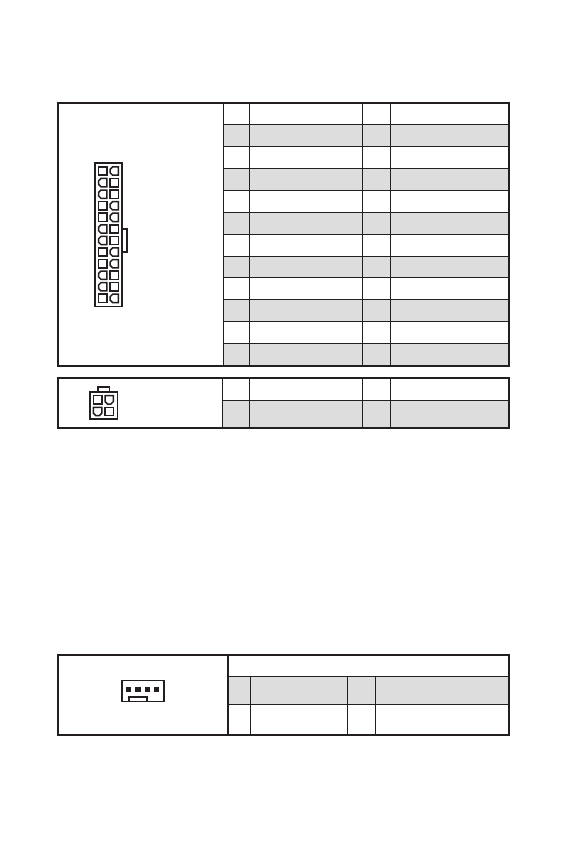

ATX_PWR1, CPU_PWR1 : Connecteurs d’alimentation
Ces connecteurs vous permettent de relier une alimentation ATX.
24
13
1
12
ATX_PWR1
1
+3.3V
13
+3.3V
2
+3.3V
14
-12V
3
Ground
15
Ground
4
+5V
16
PS-ON#
5
Ground
17
Ground
6
+5V
18
Ground
7
Ground
19
Ground
8
PWR OK
20
Res
9
5VSB
21
+5V
10
+12V
22
+5V
11
+12V
23
+5V
12
+3.3V
24
Ground
⚠
Important
Veuillez vous assurer que tous les câbles d’alimentation sont branchés aux
connecteurs adéquats afin garantir une opération stable de la carte mère.
3
2
1
4
CPU_PWR1
1
Ground
3
+12V
2
Ground
4
+12V
CPU_FAN1, SYS_FAN1 : Connecteurs de ventilateur
PWM
En mode PWM, les connecteurs fournissent une sortie de 12V constante et ajustent la
vitesse des ventilateurs avec un signal de contrôle de vitesse. Quand vous branchez
un ventilateur à 3 broches (Non-PWM) à un connecteur de ventilateur de mode PWM,
la vitesse sera toujours maintenue à 100% et cela occasionnera du bruit.
Vous pouvez ajuster la vitesse des ventilateurs dans le
BIOS > Advanced > Hardware
Monitor
.
1
CPU_FAN1 / SYS_FAN1
Définition des broches en mode PWM
1
Ground
2
+12V
3
Sense
4
Speed Control Signal
