元件總覽

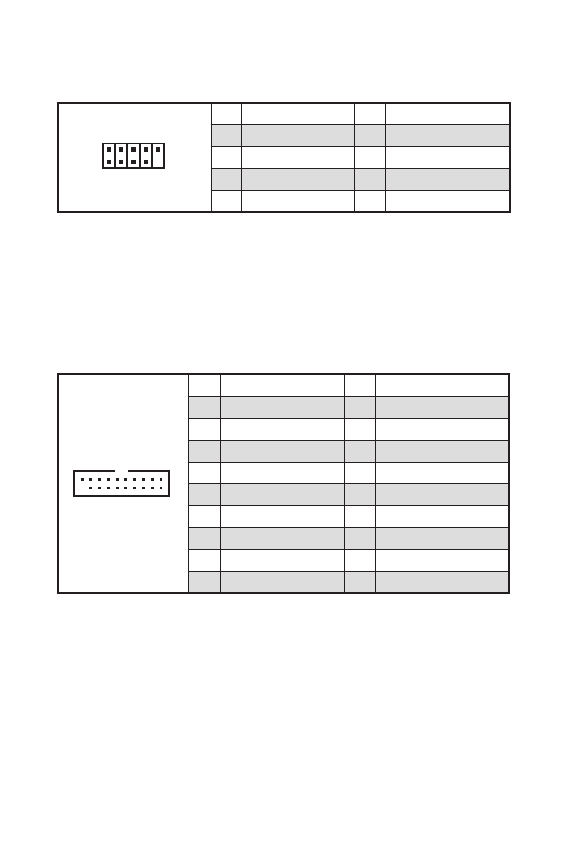

JUSB3: USB 3.2 Gen1 接頭
這些接頭用於連接前面板的 USB 3.2 Gen1 連接埠。
1
10
11
20
1
Power
11
USB2.0+
2
USB3_RX_DN
12
USB2.0-
3
USB3_RX_DP
13
Ground
4
Ground
14
USB3_TX_C_DP
5
USB3_TX_C_DN
15
USB3_TX_C_DN
6
USB3_TX_C_DP
16
Ground
7
Ground
17
USB3_RX_DP
8
USB2.0-
18
USB3_RX_DN
9
USB2.0+
19
Power
10
NC
20
No Pin
⚠
重要
請注意，電源和接地針腳必須正確連接，以免造成組件受損。
JUSB1, JUSB2: USB 2.0 接頭
這些接頭用於連接前面板的 USB 2.0 連接埠。
1
2
10
9
1
VCC
2
VCC
3
USB0-
4
USB1-
5
USB0+
6
USB1+
7
Ground
8
Ground
9
No Pin
10
NC
⚠
重要
∙
請注意，VCC 和接地針腳必須正確連接，以免造成組件受損。
∙
如要以 USB 連接埠對 iPad、iPhone 及 iPod 充電，請安裝 MSI® SUPER CHARGER 工
具軟體。
