13

リアI/Oパネル

リアI/Oパネル

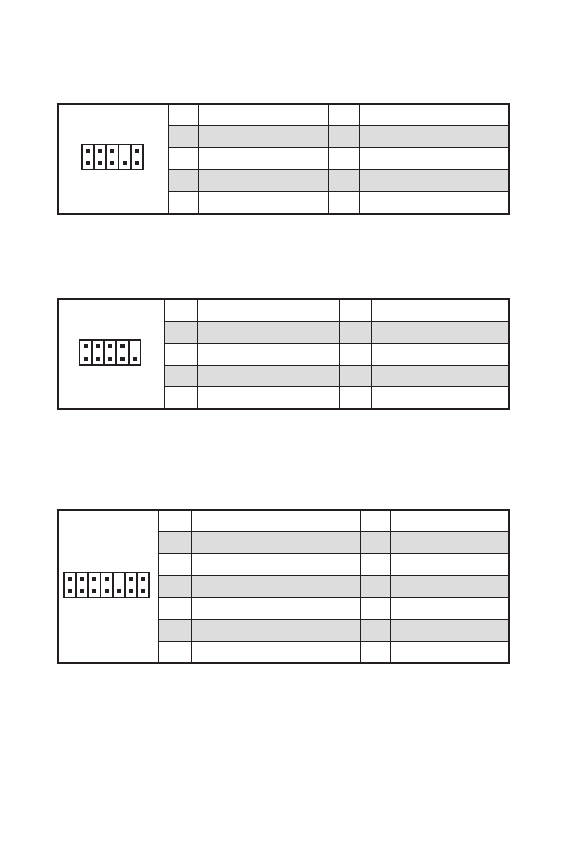

JAUD1: フロントオーディオコネクター

このコネクターにはフロントパネルのオーディオジャックを接続します。

1

2

10

9

1

MIC L

2

Ground

3

MIC R

4

NC

5

Head Phone R

6

MIC Detection

7

SENSE_SEND

8

No Pin

9

Head Phone L

10

Head Phone Detection

JCOM1: シリアルポートコネクター

このコネクターにはオプションのブラケット付きのシリアルポートを接続します。

1

2

10

9

1

DCD

2

SIN

3

SOUT

4

DTR

5

Ground

6

DSR

7

RTS

8

CTS

9

RI

10

No Pin

JTPM1: TPMモジュールコネクター

このコネクターはTPM (Trusted Platform Module)を接続します。詳細についてはTPMセ

キュリティプラットホームマニュアルを参照して下さい。

1

2

14

13

1

LPC Clock

2

3V Standby power

3

LPC Reset

4

3.3V Power

5

LPC address & data pin0

6

Serial IRQ

7

LPC address & data pin1

8

5V Power

9

LPC address & data pin2

10

No Pin

11

LPC address & data pin3

12

Ground

13

LPC Frame

14

Ground
