10

リアI/Oパネル

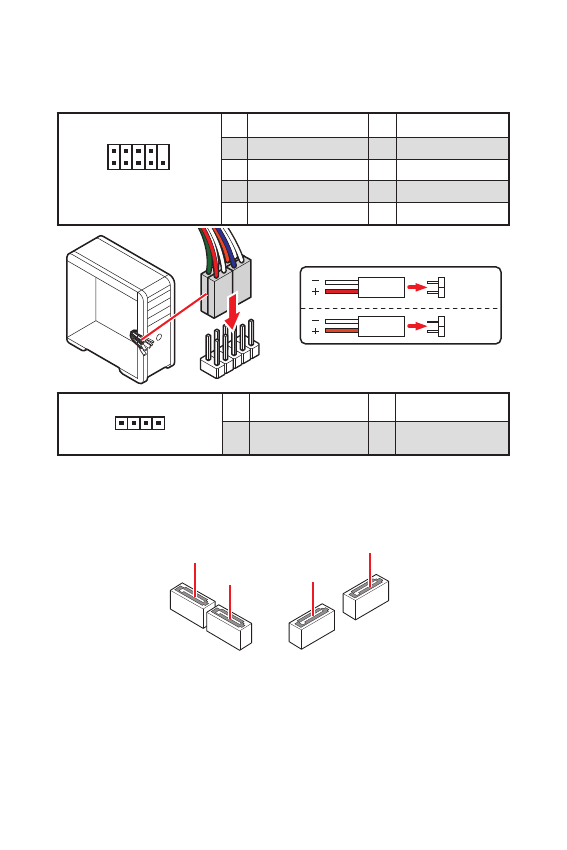

JFP1、JFP2: フロントパネルコネクター

これらのコネクターにはフロントパネルのスイッチとLEDを接続します。

1

2

10

9

JFP1

1

HDD LED +

2

Power LED +

3

HDD LED -

4

Power LED -

5

Reset Switch

6

Power Switch

7

Reset Switch

8

Power Switch

9

Reserved

10

No Pin

1

JFP2

1

Speaker -

2

Buzzer +

3

Buzzer -

4

Speaker +

HDD LED

RESET SW

HDD LED

HDD LED -
HDD LED +

POWER LED -
POWER LED +

POWER LED

SATA1~4: SATA 6Gb/sコネクター

これらのコネクターは SATA  6Gb/s インターフェースポートです。一つのコネクター

につき、一つの SATA デバイスを接続できます。

SATA4

SATA2

SATA3

SATA1

⚠

注意

∙

SATAケーブルは90度以下の角度に折り曲げないでください。データ損失を起こす恐れ

があります。

∙

SATAケーブルは両端に同一のプラグを備えています。然し、スペースの確保のためにマ

ザーボードにはストレートタイプのコネクタを接続されることをお薦めします。
