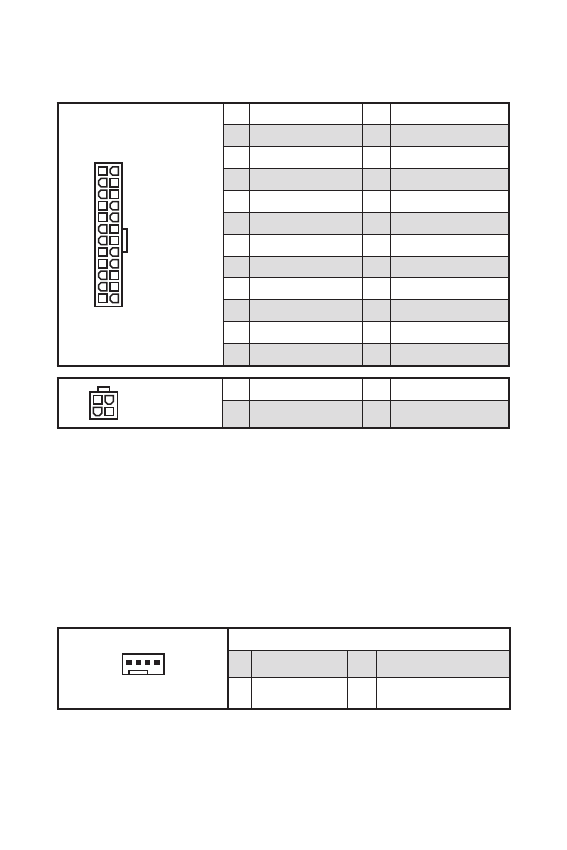

组件概述
组件概述
ATX_PWR1, CPU_PWR1: 电源接口
这些接口允许您连接一个 ATX 电源供应器。
24
13
1
12
ATX_PWR1
1
+3.3V
13
+3.3V
2
+3.3V
14
-12V
3
Ground
15
Ground
4
+5V
16
PS-ON#
5
Ground
17
Ground
6
+5V
18
Ground
7
Ground
19
Ground
8
PWR OK
20
Res
9
5VSB
21
+5V
10
+12V
22
+5V
11
+12V
23
+5V
12
+3.3V
24
Ground
⚠
注意
确认所有接口都已正确的连接到 ATX 电源供应器上，以确保主板稳定的运行。
3
2
1
4
CPU_PWR1
1
Ground
3
+12V
2
Ground
4
+12V
CPU_FAN1, SYS_FAN1: PWM 风扇接口
模式风扇接口使用速率控制信号提供恒定的 12V 输出和调节风扇速率。当您将一个 3 针
脚 (非-PWM) 风扇插入到 PWM 模式下风扇接口时，风扇速率将始终保持在 100%，这可
能会产生很大噪声。
您可以在
BIOS > Advanced > Hardware Monitor
中调整风扇速率。
1
CPU_FAN1/ SYS_FAN1
PWM 模式针脚定义
1
Ground
2
+12V
3
Sense
4
Speed Control Signal
