- 9 -
Инсталляция аппаратного обеспечения
Во время демонтажа процессора будьте предельно аккуратны, отделяя систему охлаждения
от ЦП. В ряде случаев выполнить эту процедуру очень нелегко, поскольку термопаста в зоне
контакта обеспечивает плотное прилегание рабочих площадок процессора и радиатора.
Имейте в виду, что неосторожные действия и неадекватное усилие могут повредить ЦП.

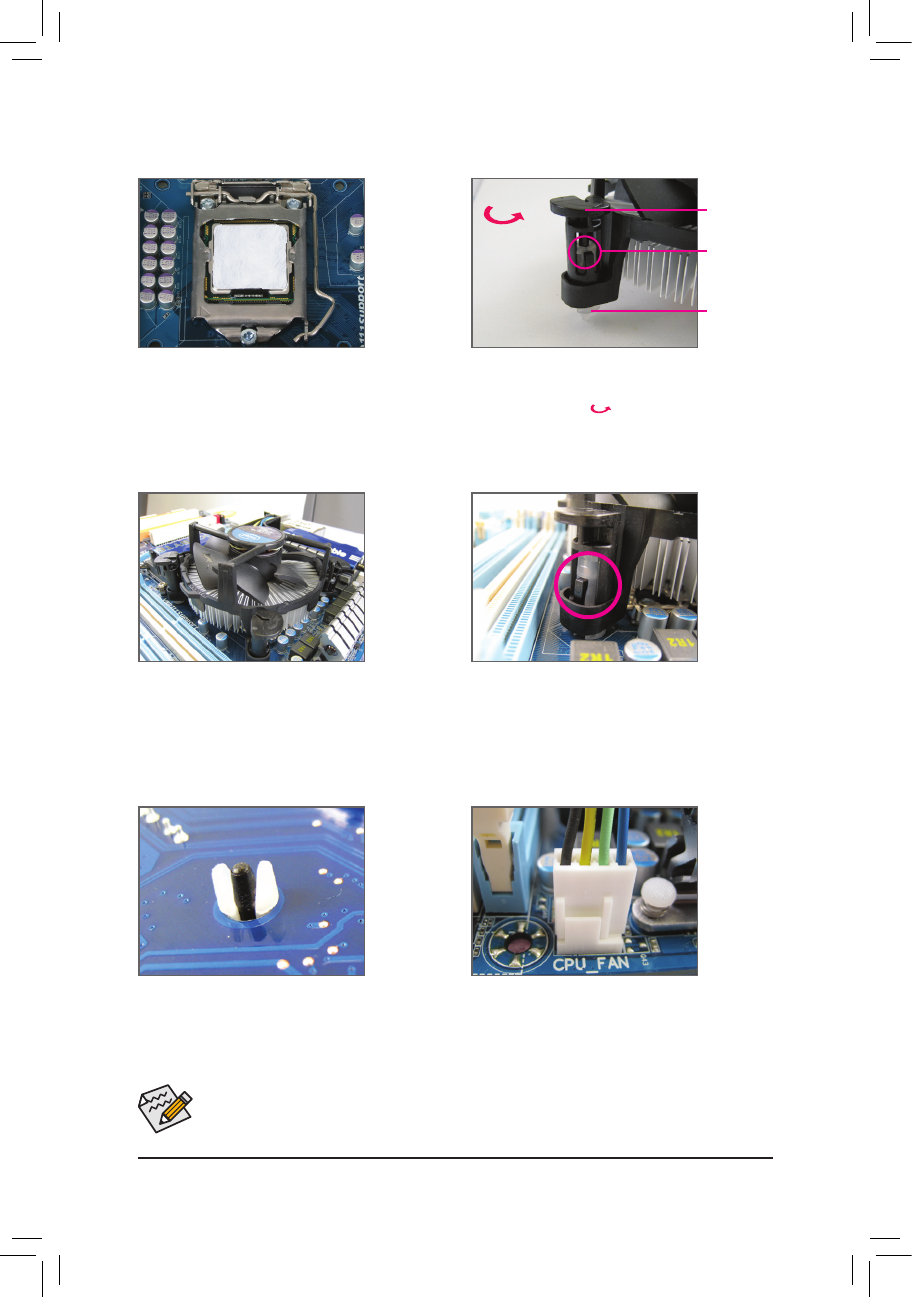

1-3-2 Установка системы охлаждения
Пошаговая инструкция по установке системы охлаждения ЦП (процедура установки рассматривается
на примере оригинальной системы охлаждения из комплекта поставки ЦП Intel
®
).
Шаг 1:
Нанесите тонкий слой термопасты на металлическую
поверхность корпуса ЦП, установленного в процессорный
разъем системной платы.
Направление
вращения
фиксатора
(по круговой
стрелке)
Шаг 2:
Прежде чем устанавливать систему охлаждения,
определите направление вращения фиксаторов
нажимного действия,
которое приведет к
закреплению радиатора и вентилятора на системной
плате. (Выполняя процедуру демонтажа системы
охлаждения, вращение фиксаторов необходимо
произвести в обратном направлении.)
Шаг 3:
Разместите систему охлаждения над ЦП
и выровняйте оси симметрии фиксаторов
по отношению к крепежным отверстиям на
системной плате. Последовательно нажмите две
расположенные по диагонали группы фиксаторов.
Шаг 4:
Свидетельством успешного завершения операции будут
отчетливо слышимые характерные щелчки. Убедитесь
в том, что составные части фиксаторов нажимного
действия находятся в плотном контакте друг с другом
(если система охлаждения отличается от оригинальной,
обратитесь к Руководству пользователя из комплекта
поставки изделия)
Шаг 5:
После установки системы охлаждения, осмотрите
системную плату с обратной стороны. Если взаимное
расположение втулки и стержня-фиксатора соответствует
состоянию приведенному на иллюстрации, процедуру
установки можно считать завершенной.
Шаг 6:
Подключите кабель питания вентилятора
системы охлаждения к соответствующему
разъему (CPU_FAN) на системной плате.
Фиксатор
нажимного
действия
(толкатель)
Зона контакта
полимерного
стержня-
фиксатора
Верхняя
часть
стержня-
фиксатора
