- 21 -
Инсталляция аппаратного обеспечения

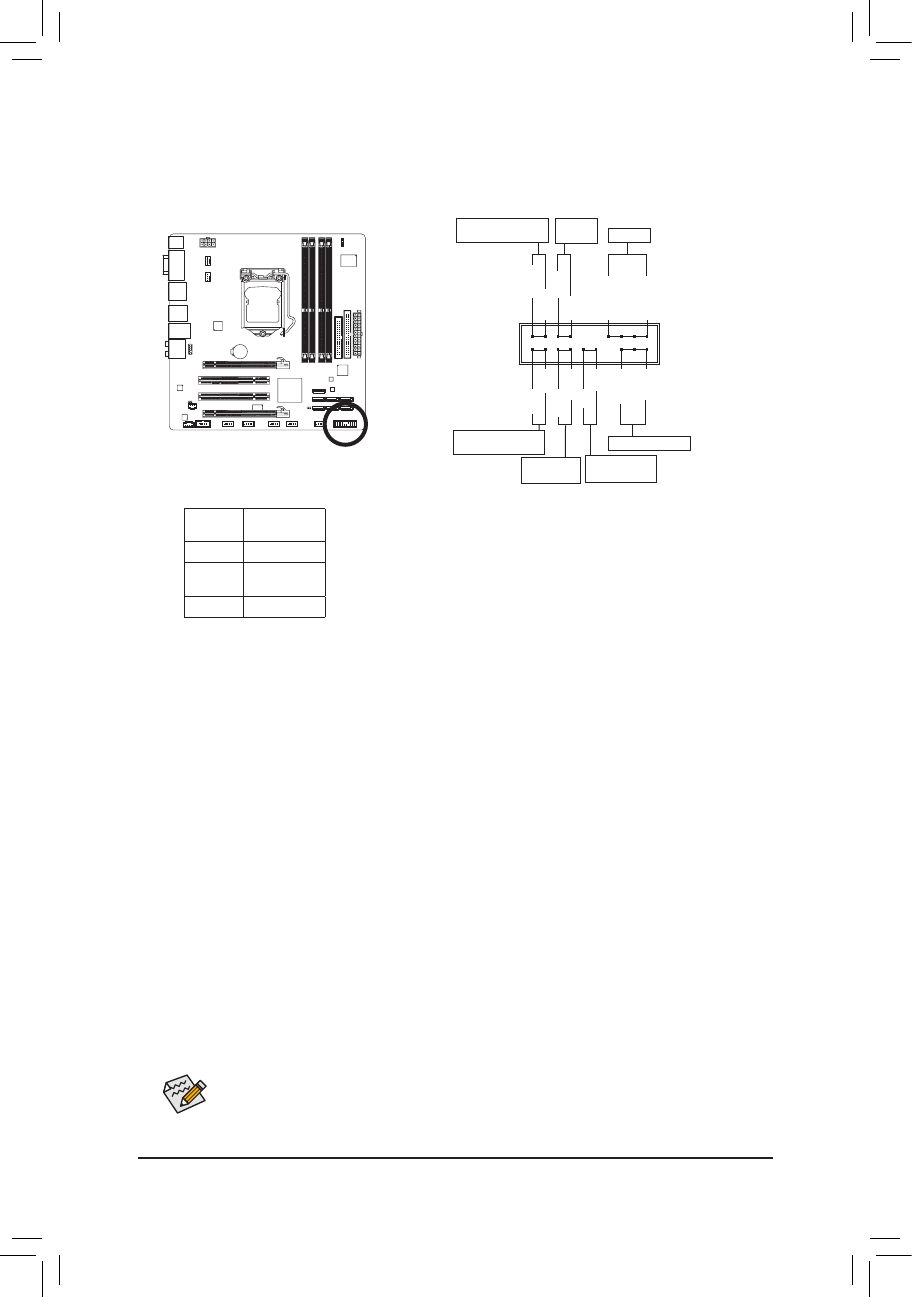

10) F_PANEL (Разъем фронтальной панели)
Подключите к контактной группе F_PANEL кабели переключателей Power switch (Питание) , Reset
(Перезагрузка), Chassis intrusion (датчик вскрытия корпуса), а также индикатор статуса шасси
системного блока и Speaker (Динамик), соблюдая полярность согласно инструкции (см. рис.)
Индикатор питания
G.QBOFM
1
2
19
20
CI-
CI+
PWR-
PWR+
MSG-
PW-
SPEAK+
SPEAK-
MSG+
PW+
Статус.системы/
Питание/Режим Sleep
Динамик
Кнопка
питания
HD-
RES+
HD+
RES-
Индикатор активности
жесткого диска
Кнопка
перезагрузки
Датчик вскрытия
корпуса
PW
•
(Кнопка Power, красный ):
Подключите кабель системной кнопки Power к соответствующим контактам на фронтальной
панели. При желании эту кнопку можно сконфигурировать на выключение ПК определенным
образом (за дополнительной информацией обратитесь к Главе 2, разделы BIOS Setup и Power
management Setup)
SPEAK
•
(Динамик, оранжевый ):
Подключите кабель динамика ПК к соответствующим контактам на фронтальной панели.
Во время старта системы динамик оповещает пользователя об этапах загрузки с помощью
специальных звуковых сигналов. Один короткий сигнал означает успешную загрузку ПК.
Если на этапе прохождения процедуры POST возникают проблемы пользователь услышит
характерные сигналы различной продолжительности. Дополнительная информация о сигнала
динами размещена в Главе 5, "Устранение неисправностей"
HD
•
(Индикатор активности жесткого диска, синий ):
Подключите кабель индикатора активности жесткого диска к соответствующим контактам на
фронтальной панели. Свечение индикатора соответствует передачи данных (операция чтения/
записи).
RES
•
(Кнопка Reset, зеленый ):
Подключите кабель системной кнопки Reset к соответствующим контактам на фронтальной
панели. Нажатие кнопки Reset на передней панели корпуса ПК приводит к перезагрузке
компьютера.
CI
•
(Разъем датчика вскрытия корпуса, серый ):
Подключите кабель датчика вскрытия корпуса к соответствующим контактам на фронтальной
панели. Данная функция работает на ПК, корпус которых оснащен соответствующим датчиком.
MSG/PWR
•
(Индикаторы Message/Power/Sleep LED, желтый/фиолетовый):
Подключите индикатор статуса системы к разъему фронтальной
панели. После включения системы светодиодный индикатор начнет
светиться. Когда система находится в режиме S1 индикатор мигает.
Светодиодный индикатор полностью отключается в те моменты, когда
система переходит в режимы S3/S4 или полностью выключена (режим
S5).
Дизайн фронтальной панели у различных шасси (корпус ПК) может отличаться друг от
друга. По умолчанию на фронтальной панели представлены разъемы контактных групп
для динамика, кнопок Power, Reset, индикатора активности жесткого диска и Power и т.д.
После подключения всех кабелей еще раз проверьте полярность перед включением ПК.
Статус
ситемы
Состояние
индикатора
S0
On (Включен)
S1
Blinking
(Мигает)
S3/S4/S5 Off (Выключен)
