Инсталляция аппаратного обеспечения
- 24 -

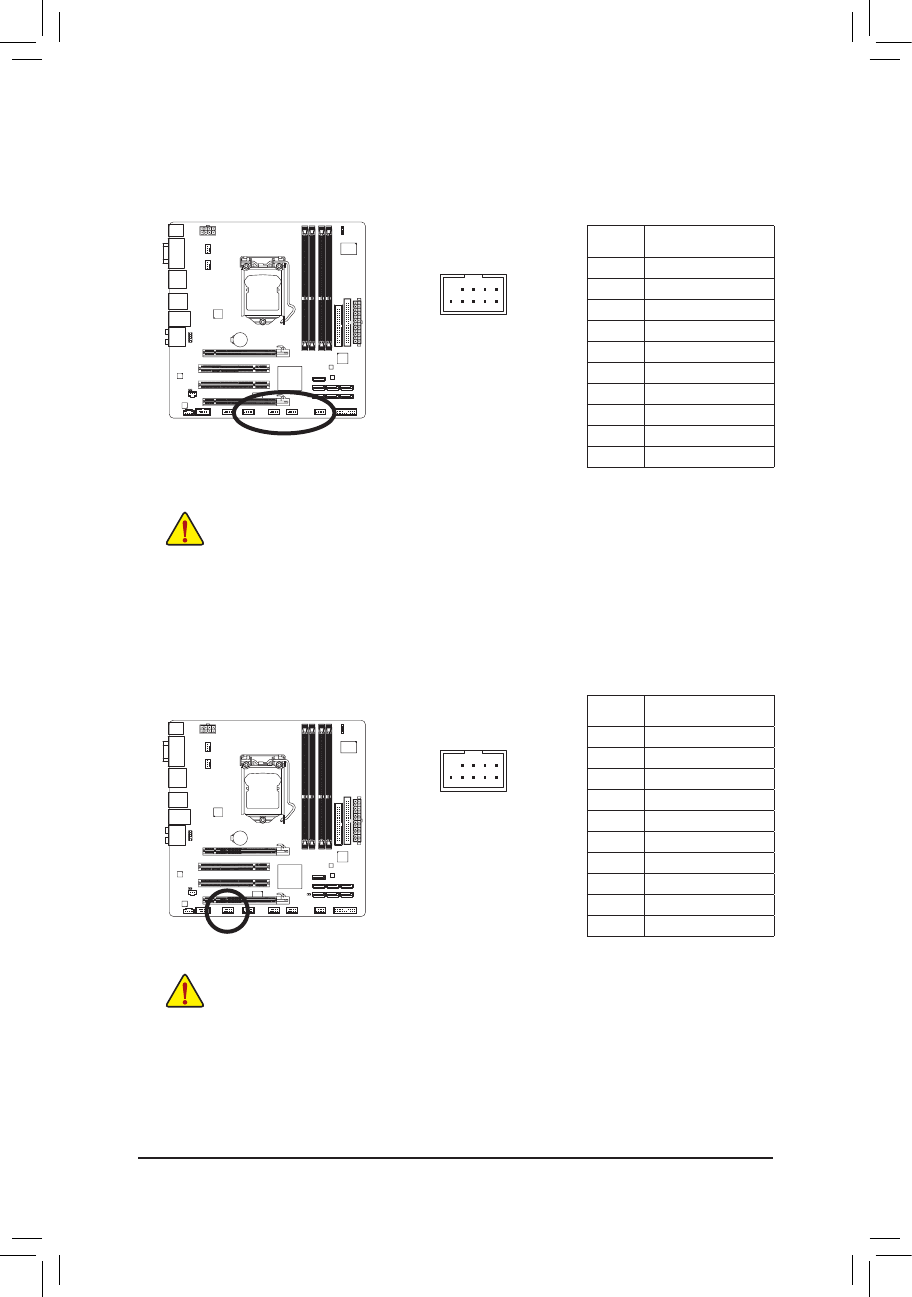

15/16) F_USB1/F_USB2/F_USB3/F_USB4
j
(Разъемы USB)
Эти разъемы удовлетворяют требованиям спецификации USB 2.0/1.1 Каждый USB-разъем
на плате поддерживает подключение двух USB-портов на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
Не подключайте в USB-разъемы на системной плате 10-контактные разъемы портов
•
IEEE 1394 на выносных планках
Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать
•
выносную планку с USB-разъемами, выключите ПК и отсоедините силовой кабель от
блока питания.
17) F_1394 (IEEE 1394a Разъем)
Разъем удовлетворяет требованиям спецификации IEEE 1394a. Каждый разъем на плате
поддерживает подключение одного IEEE 1394a-порта на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
Не подключайте кабель USB-портов на выносной планке к разъему IEEE 1394 на
•
системной плате
Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать
•
выносную планку с портом IEEE 1394a, выключите ПК и отсоедините силовой кабель от
блока питания.
Для того чтобы выполнить соединение IEEE 1394-устройства с ПК, сначала подключите
•
интерфейсный кабель к компьютеру, а затем к устройству. Заранее позаботьтесь о
надежности соединения.
G.QBOFM
10
9
2
1
G.QBOFM
10
9
2
1
j
Только для модели GA-H57M-USB3.
№
контакта Назначение
1
Power (5 В)
2
Power (5 В)
3
USB DX-
4
USB DY-
5
USB DX+
6
USB DY+
7
GND (контакт Земля)
8
GND (контакт Земля)
9
Контакт отсутствует
10
NC
№
контакта Назначение
1
TPA+
2
TPA-
3
GND (контакт Земля)
4
GND (контакт Земля)
5
TPB+
6
TPB-
7
Power (12 В)
8
Power (12 В)
9
Контакт отсутствует
10
GND
