Инсталляция аппаратного обеспечения
- 18 -

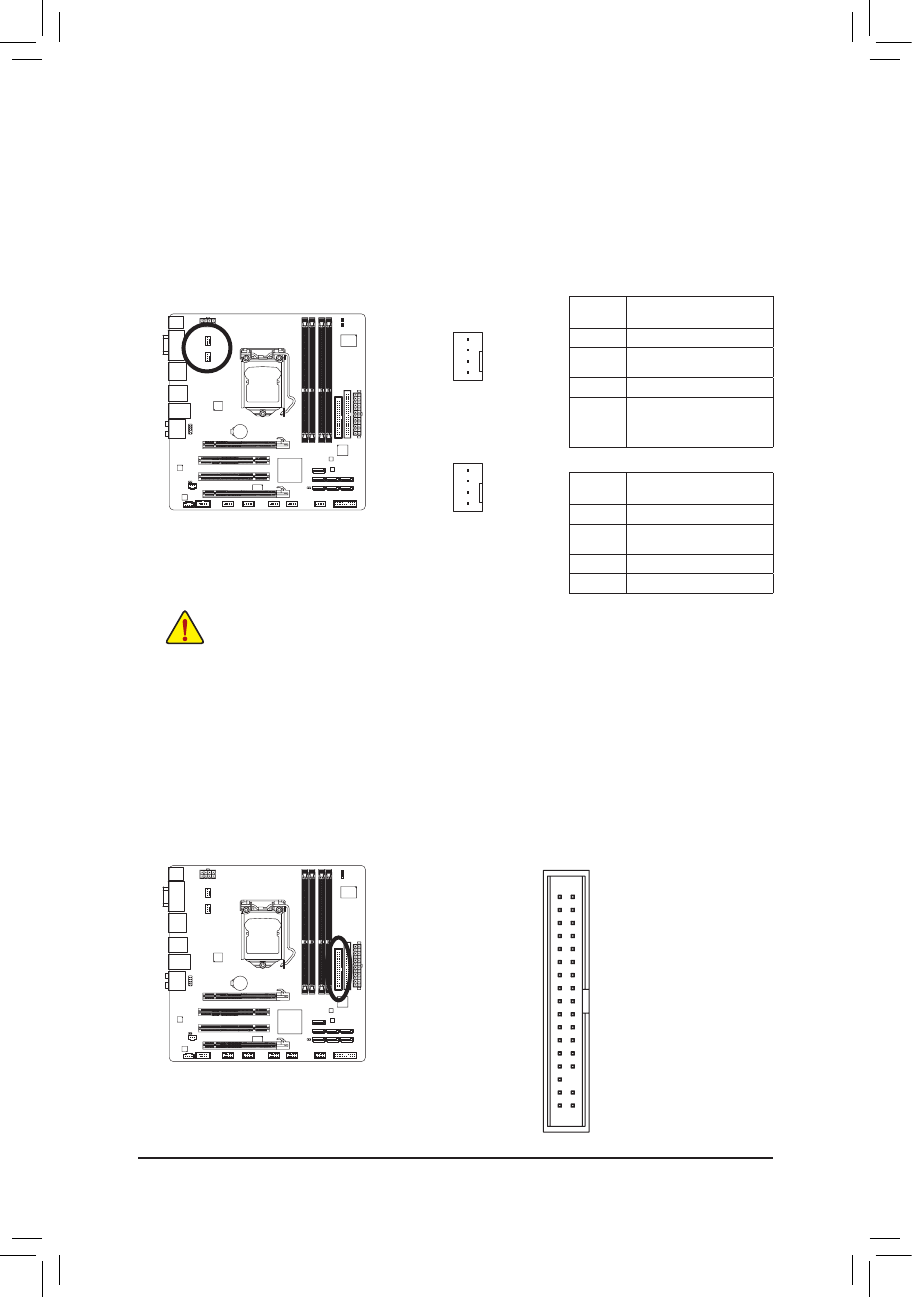

3/4) CPU_FAN/SYS_FAN (Разъемы вентиляторов)
На системной плате установлен 4-контактный разъем (CPU_FAN) для подключения вентилятора системы
охлаждения ЦП и 4-контактный (SYS_FAN) для подключения вентиляторов охлаждения системы.
Подключая вентиляторы к этим разъемам соблюдайте полярность (черный провод кабеля соответствует
контакту "Земля"). Системная плата поддерживает возможность регулировки скорости вращения
вентилятора ЦП. Для обеспечения необходимого теплорассеивания рекомендуется задействовать
системный вентилятор, который выводит нагретые воздушные массы за пределы корпуса ПК.
Убедитесь в том, что подключенные к системе вентиляторы ЦП и чипсета обеспечивают
•
надлежащий теплоотвод. Помните, что перегрев процессора или чипсета может
вывести эти компоненты из строя или система будет работать не стабильно.
Эти разъемы не требуют установки дополнительных перемычек. Не используйте
•
перемычки для замыкания контактных групп FAN-разъемов.
SYS_FAN:
5) FDD (Разъем флоппи-дисковода)
Разъем FDD используется для подключения флоппи-дисковода. Поддерживаются следующие
типы флоппи-дисководов: 360 Kбайт, 720 Kбайт, 1,2 Mбайт, 1,44 Mбайт и 2,88 Mбайт. Перед тем
как подключать устройство, найдите Контакт 1 на флоппи-дисководе и интерфейсном кабеле.
Контакт 1 на интерфейсном кабеле промаркирован цветом отличающимся от основного цвета
шлейфа. По вопросам приобретения кабеля для флоппи-дисковода обращайтесь к продавцу в
вашем регионе.
SYS_FAN
CPU_FAN
G.QBOFM
G.QBOFM
1
1
34
2
33
1
CPU_FAN:
№
контакта Назначение
1
GND (контакт Земля)
2
+12 В / Контроль
скорости вращения
3
Sense (контакт датчика)
4
Speed Control (контакт
Контроль скорости
вращения)
№
контакта Назначение
1
GND (контакт Земля)
2
+12 В / Контроль
скорости вращения
3
Sense (контакт датчика)
4
Зарезервирован
