Инсталляция аппаратного обеспечения
- 20 -

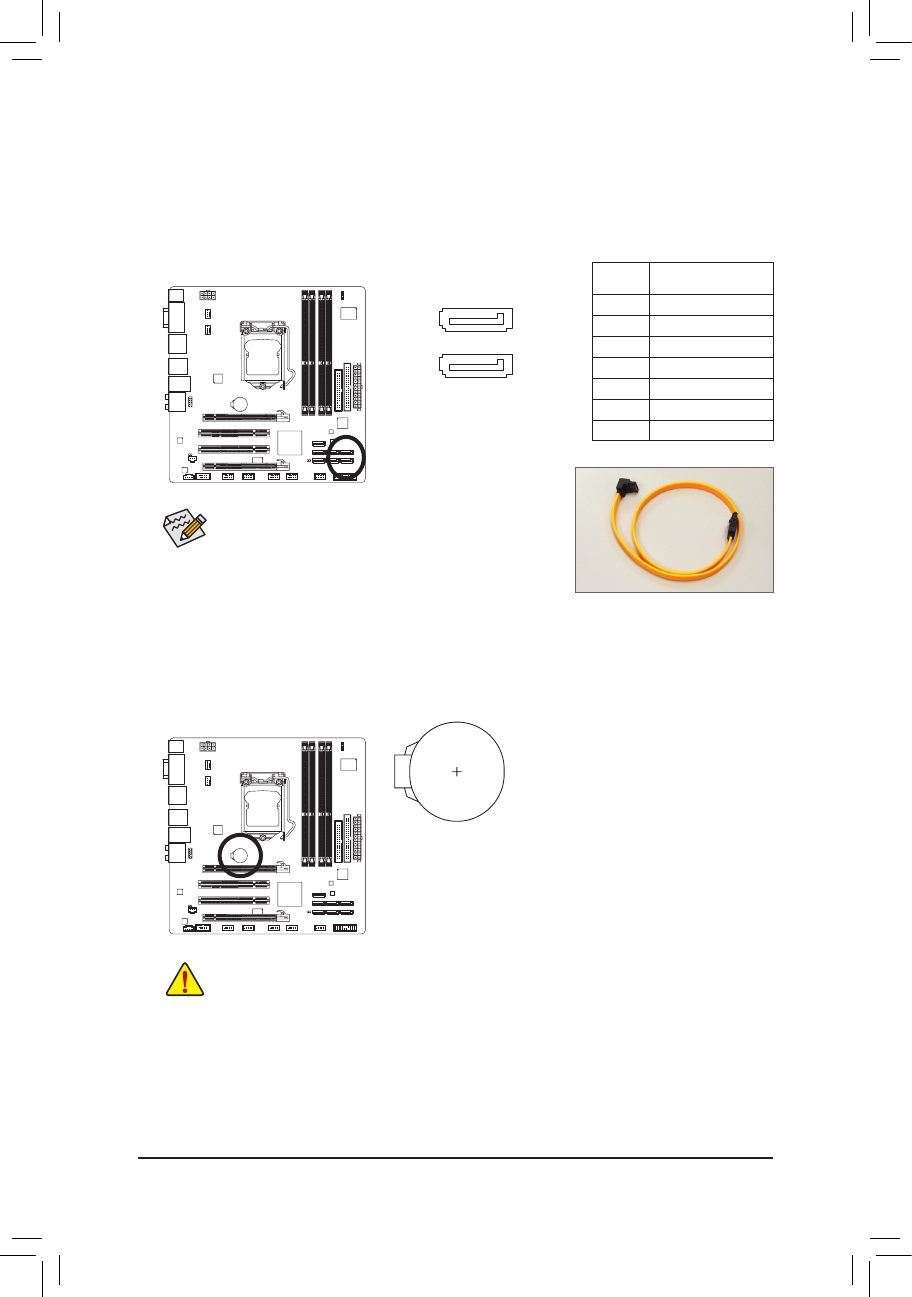

8) GSATA2_5/6 (Разъемы SATA 3 Гбит/с, контроллер GIGABYTE SATA2)
Разъем SATA соответствует спецификации SATA II и совместим с базовым стандартом SATA
(пиковая пропускная способность 1,5 Гбит/с и 1,5 Гбит/с соответственно). Каждый SATA-разъем
на плате обеспечивает подключение одного SATA- устройства. Контроллер GIGABYTE SATA2
предоставляет возможность организовать для дисковой подсистемы RAID массив уровня 0
и 1. Дополнительная информация о конфигурировании RAID-массива размещена в Главе 5
"Конфигурирование SATA жестких дисков") .
Подключите Г-образный разъем
интерфейсного кабеля к SATA
жесткому диску.
Для организации RAID-массива уровня 0 или
1 потребуется два накопителя. Если в системе
установлены более двух дисков, общее их количество
должно быть четным.
9) BAT (Батарея)
Батарея предназначена для сохранения значений критичных параметров в CMOS (например,
конфигурация BIOS и системное время), в те моменты, когда компьютер выключен. Замените
батарею, если падение напряжения достигло критичного уровня, или значения CMOS не точны
или не могут быть сохранены.
Удалив батарею можно очистить содержимое CMOS:
1. Выключите компьютер и отсоедините силовой кабель питания.
2. Аккуратно извлеките батарею из гнезда и выдержите минутную
паузу (еще один способ очистки содержимого CMOS - накоротко
замкнуть положительный и отрицательный контакты гнезда батареи
с помощью отвертки в течение 5 с).
3. Установите батарею на прежнее место.
4. Подключите силовой кабель к блоку питания и включите ПК.
Прежде чем выполнять операцию извлечения батареи, всегда отключайте компьютер и
•
отсоединяйте силовой кабель питания.
Заменяйте батарею на эквивалентную. Характеристики батареи отличные от
•
оригинальных могут привести к разрушению корпуса элемента (микровзрыву).
Если не удается достоверно определить тип батареи или ее самостоятельная замена
•
вызывает определенные трудности, выясните у продавца или дилера адрес сервис-
центра, способного выполнить эту операцию.
Выполняя процедуру установки батареи, соблюдайте полярность (после установки
•
положительный полюс батареи должен быть обращен к пользователю).
Использованные батареи должны быть утилизированы в соответствии с
•
рекомендациями местных регулирующих органов.
1
1
7
7
G.QBOFM
G.QBOFM
GSATA2_6
GSATA2_5
№
контакта Назначение
1
GND (контакт Земля)
2
TXP
3
TXN
4
GND (контакт Земля)
5
RXN
6
RXP
7
GND (контакт Земля)
