Инсталляция аппаратного обеспечения
- 22 -

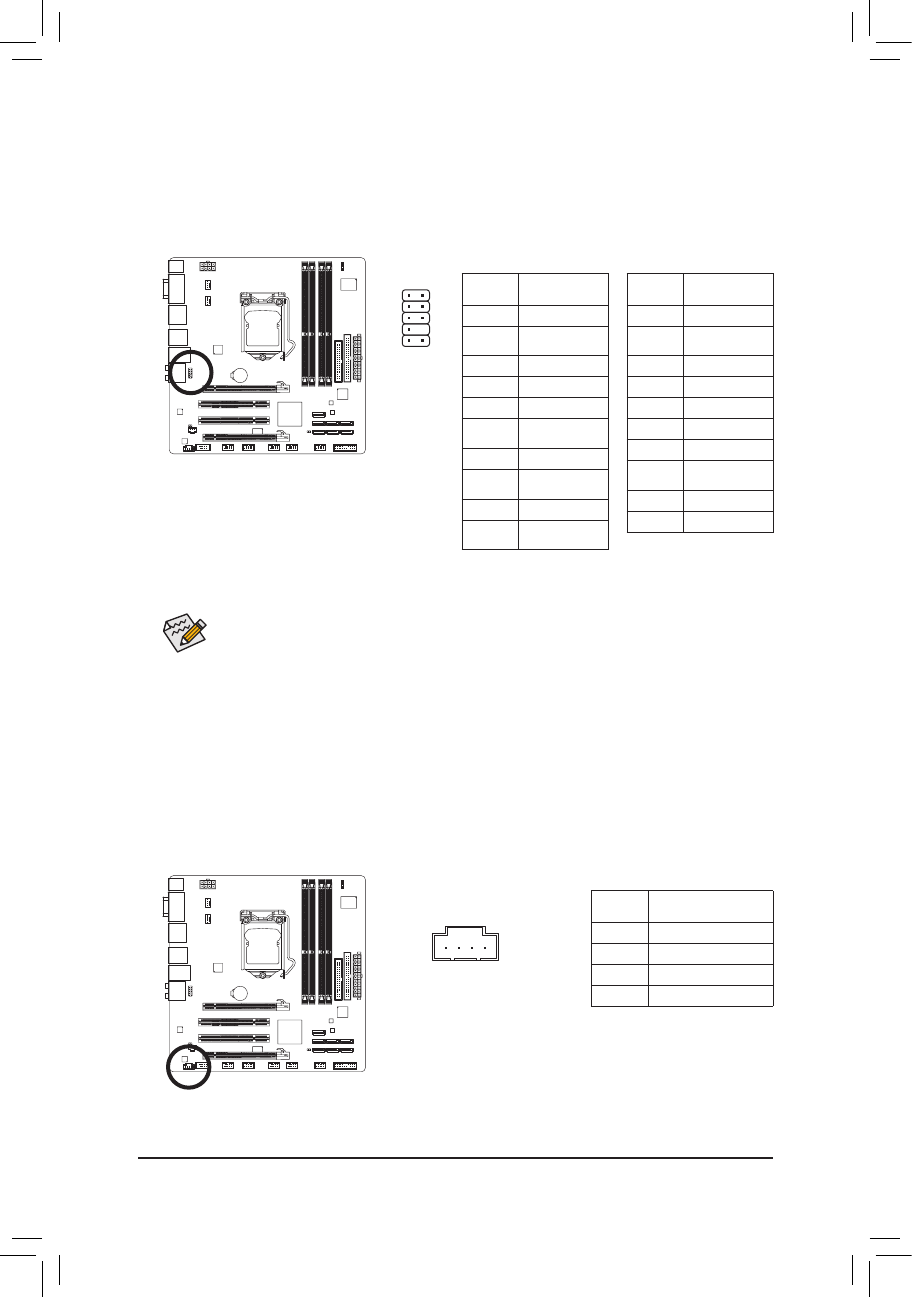

11) F_AUDIO (Разъем фронтальной аудиопанели)
Группа контактов на передней панели поддерживает аудиоподсистемы класса Intel High Definition audio
(HD) и AC'97 и предназначена для подключения аудиосистемы ПК. Выполняя процедуру подключения,
соблюдайте полярность следуя инструкции. Некорректное подключение компонентов влечет за собой
неработоспособность аудиоподсистемы, а в отдельных случаях даже выход ее из строя.
Для фронтальной панели
HD Audio:
Для фронтальной панели
AC'97 Audio:
12) CD_IN (Разъем CD In)
Этот разъем предназначен для вывода аудиосигнала с предусилителя оптического накопителя.
По умолчанию фронтальная панель настроена на работу с аудиоподсистемой класса
•
HD Audio. Для того, чтобы правильно сконфигурировать фронтальную панель для
совместной работы с AC'97-аудиоподсистемой обратитесь за дополнительной
информацией к Главе 5, "Конфигурирование 2/4/5.1/7.1-канальной аудиоподсистемы".
разъемы аудиоподсистемы представлены как на передней, так и на задней панели системного
•
блока. Если требуется активировать режим Mute (временное отключение аудиосигнала)
для задней панели обратитесь к Главе 5, "Конфигурирование 2/4/5.1/7.1-канальной
аудиоподсистемы" (только для шасси с фронтальной панелью HD Audio).
Некоторые шасси оснащены фронтальной панелью, конфигурация которой отличается
•
от стандартной. Для получения информации о конфигурировании аудиомодуля
обратитесь к изготовителю корпуса.
1
2
9
10
1
№
контакта Назначение
1
MIC
2
GND (контакт
Земля)
3
MIC Power
4
NC
5
Line Out (R)
6
NC
7
NC
8
Контакт
отсутствует
9
Line Out (L)
10
NC
№
контакта Назначение
1
MIC2_L
2
GND (контакт
Земля)
3
MIC2_R
4
-ACZ_DET
5
LINE2_R
6
GND (контакт
Земля)
7
FAUDIO_JD
8
Контакт
отсутствует
9
LINE2_L
10
GND (контакт
Земля)
№
контакта Назначение
1
CD-L (левый канал)
2
GND (контакт Земля)
3
GND (контакт Земля)
4
CD-R (правый канал)
