- 25 -

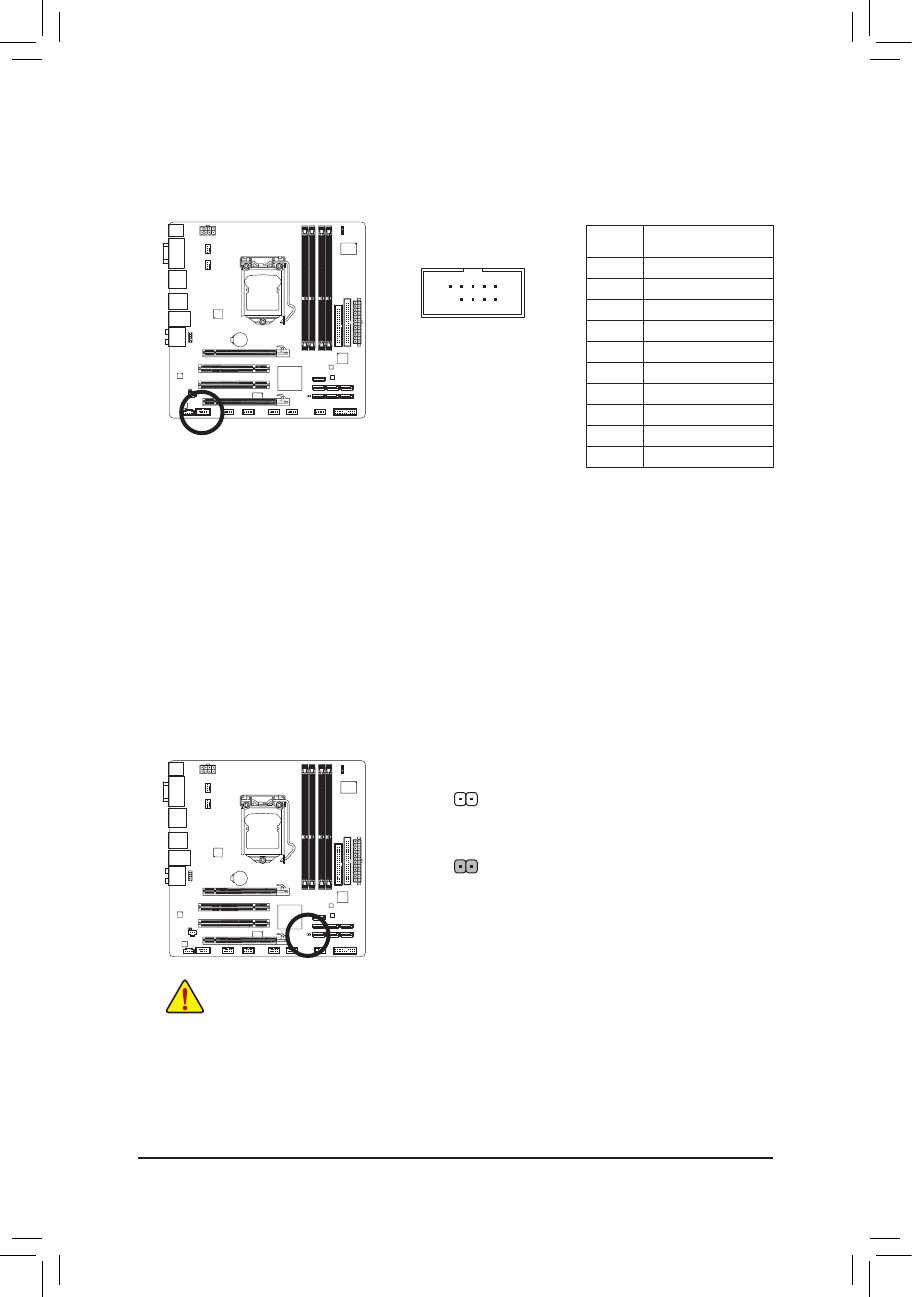

Инсталляция аппаратного обеспечения
18) COMA (Разъем последовательного порта)
Разъем COMA на системной плате предназначен для подключения последовательного COM-
порта (факультативная поставка на выносной планке). По вопросам приобретения выносных
планок обратитесь к локальному дилеру.
10
9
2
1
19) CLR_CMOS (Перемычка Clearing CMOS)
С помощью перемычки Clearing CMOS можно очистить содержимое параметров CMOS, в
частности вернуть параметры BIOS к заводским установкам по умолчанию. Для очистки
содержимого CMOS замкните накоротко два контакта в течение нескольких секунд с помощью
перемычки или металлического предмета (например, отвертки).
Перемычка отсутствует: По умолчанию
Контакты замкнуты: Очистка содержимого CMOS
Чтобы исключить риск повреждения оборудования, до начала процедуры очистки
•
содержимого CMOS выключите ПК и отсоедините силовой кабель от блока питания.
По завершении процедуры очистки CMOS, перед включением ПК убедитесь в том, что
•
перемычка удалена. Невыполнение этого требования может вывести системную плату
из строя.
После повторного старта системы, встроенными средствами BIOS Setup загрузите
•
заводские установки по умолчанию, выбрав меню Load Optimized Defaults, или вручную
сконфигурируйте установки BIOS (подробная информация о конфигурировании BIOS
изложена в Главе 2, "BIOS Setup").
№
контакта Назначение
1
NDCD-
2
NSIN
3
NSOUT
4
NDTR-
5
GND (контакт Земля)
6
NDSR-
7
NRTS-
8
NRTS-
9
NRI-
10
Контакт отсутствует
