- 19 -
Инсталляция аппаратного обеспечения

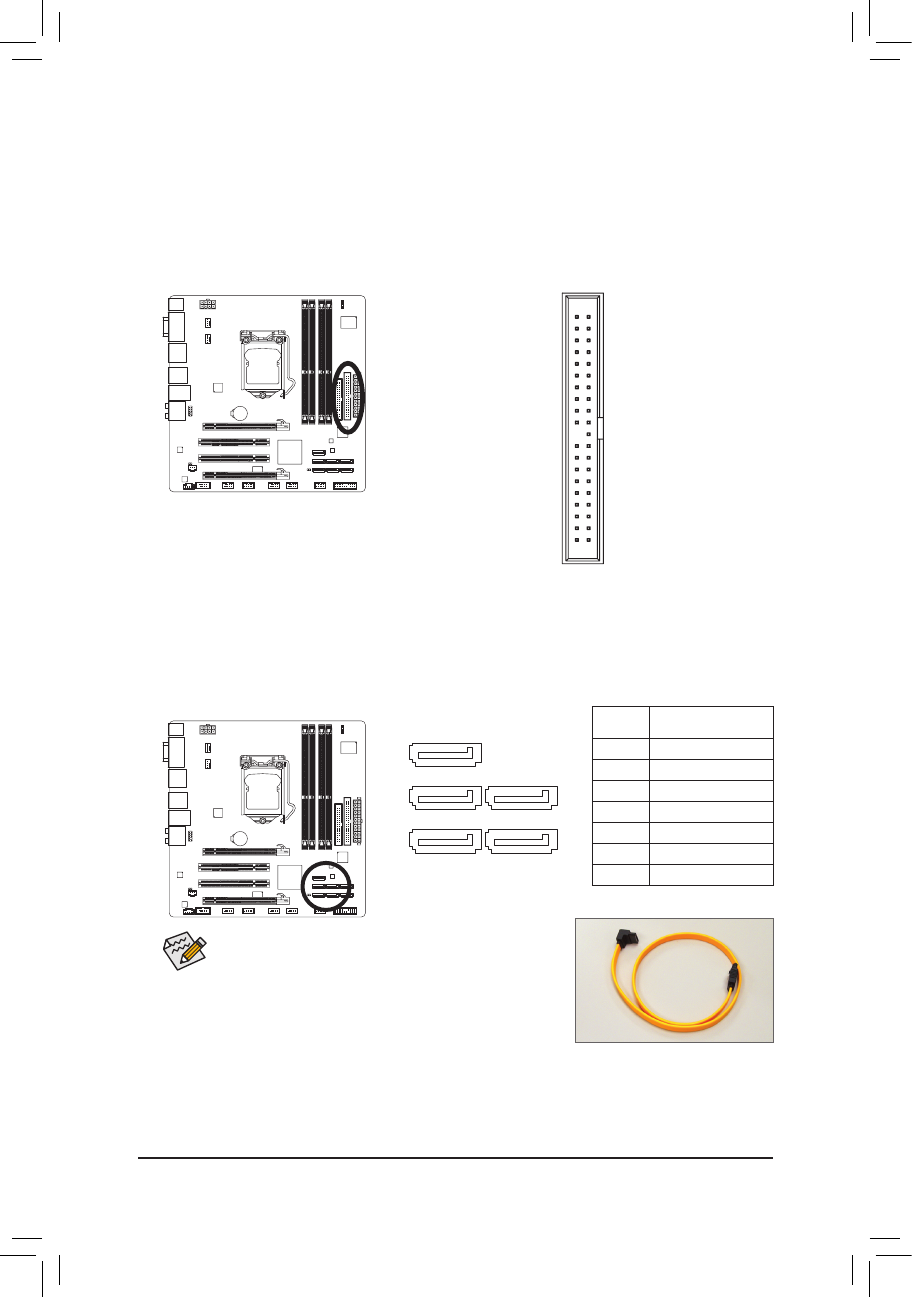

6) IDE (Разъем IDE-интерфейса)
Разъем IDE допускает подключение двух IDE-устройств (например, жесткий диск и оптический
накопитель). Перед тем, как подключать кабель к устройству, обратите внимание на специальный
ключ на разъеме кабеля, который поможет правильно сориентировать его по отношению
к устройству. В тех случаях, когда к системе планируется подключить два IDE-устройства,
необходимо определить какое из них будет ведущим (Master), а какое - ведомым (Slave).
Для получения информации о конфигурировании IDE-устройства обратитесь к инструкции из
комплекта поставки накопителя.
7) SATA2_0/1/2/3/4 (Разъем SATA 3 Гбит/с, контроллер чипсета H57
j
/H55
k
)
Разъемы SATA соответствуют спецификации SATA II и совместимы с базовым стандартом
SATA (пиковая пропускная способность 3 Гбит/с и 1,5 Гбит/с соответственно). Каждый SATA-
разъем на плате обеспечивает подключение одного SATA-устройства. Чипсет Intel H57 Express
предоставляет возможность организовать для дисковой подсистемы RAID массив уровня 0, 1,
5 и 10. Дополнительная информация о конфигурировании RAID-массива размещена в Главе 5
"Конфигурирование SATA жестких дисков") .
Подключите Г-образный разъем
интерфейсного кабеля к SATA
жесткому диску.
Для организации RAID-массива уровня 0 или
•
1 потребуется два накопителя. Если в системе
установлены более двух дисков, общее их количество
должно быть четным.
Для организации RAID-массива уровня 5 потребуется
•
три накопителя. Общее количество жестких дисков в
системе может быть четным или нечетным.
Для организации RAID-массива уровня 10
•
потребуется четыре накопителя, при этом общее
количество жестких дисков установленных в системе
должно быть четным.
j
Только для модели GA-H57M-USB3.
k
Только для модели GA-H55M-USB3.
2
40
1
39
1
1
1
7
7
7
G.QBOFM
G.QBOFM
G.QBOFM
G.QBOFM
G.QBOFM
SATA2_0
SATA2_1
SATA2_3
SATA2_2
SATA2_4
№
контакта Назначение
1
GND (контакт Земля)
2
TXP
3
TXN
4
GND (контакт Земля)
5
RXN
6
RXP
7
GND (контакт Земля)
