- 17 -

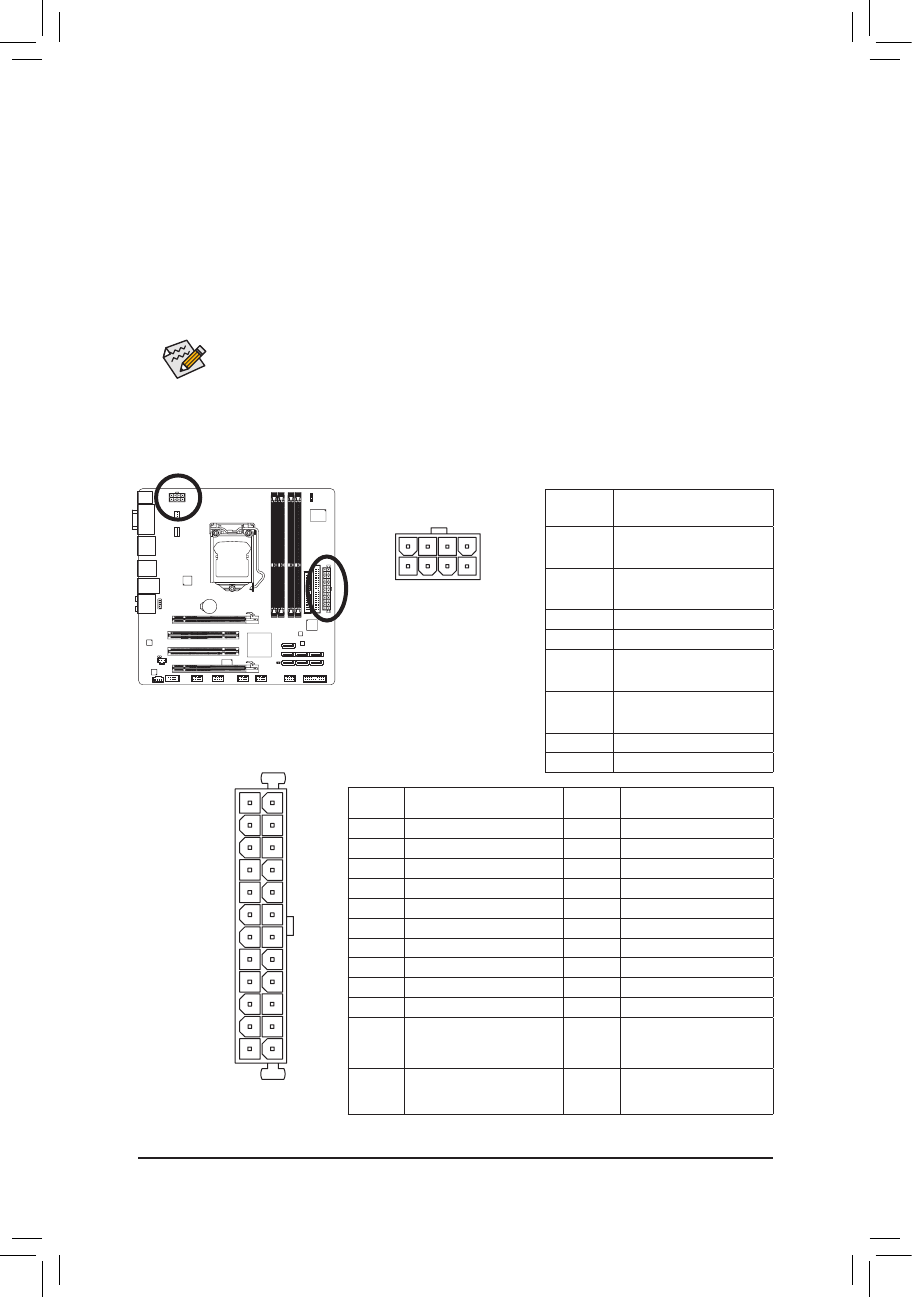

Инсталляция аппаратного обеспечения
ATX_12V_2X4:
G.QBOFM
13
1
24
12
ATX
ATX:
1/2) ATX_12V_2X4/ATX (8-контактный разъем питания 12 В и 24-контактный основной
ATX-разъем питания)
С помощью этого разъема блок питания ПК обеспечивает все компоненты системной платы
стабильным электропитанием необходимой мощности. Чтобы исключить риск повреждения
оборудования, до подключения кабеля питания к разъему убедитесь в том, что блок питания
выключен и все устройства инсталлированы должным образом. Разъем питания сконструирован
таким образом, чтобы полностью исключить возможность некорректного подключения к нему
соответствующего кабеля блока питания. Правильно сориентируйте 24-контактный разъем блока
питания и соедините его с ATX-разъемом на системной плате. Разъем ATX 12 В предназначен
для питания ЦП, если он не подключен к системной плате, включить компьютер не удастся.
Кабель блока питания с 8-контактным разъемом ATX 12 В рекомендуется задействовать
•
в тех случаях, когда в системе установлен мощный ЦП (например, Intel Extreme Edition
CPU - потребляемая мощность 130 Вт).
Мощность блока питания должна быть достаточной для того, чтобы обеспечить потребности
•
всех установленных в системе компонентов, желательно с небольшим запасом (например,
500-Вт блок питания или более мощный). В противном случае работоспособность системы
оказывается нестабильной или старт компьютера вовсе невозможен.
G.QBOFM
ATX_12V_2X4
1
5
4
8
№
контакта Назначение
1
GND - контакт Земля
(только для 8-контактных
разъемов ATX 12 В)
2
GND - контакт Земля
(только для 8-контактных
разъемов ATX 12 В)
3
GND - контакт Земля
4
GND - контакт Земля
5
+12 В
(только для
8-контактных разъемов
ATX 12 В)
6
+12 В
(только для
8-контактных разъемов
ATX 12 В)
7
+12 В
8
+12 В
№
контакта Назначение
№
контакта Назначение
1
3,3 В
13
3,3 В
2
3,3 В
14
- 12 В
3
GND - контакт Земля
15
GND - контакт Земля
4
+5 В
16
PS_ON (soft On/Off)
5
GND - контакт Земля
17
GND - контакт Земля
6
+5 В
18
GND - контакт Земля
7
GND - контакт Земля
19
GND - контакт Земля
8
Power Good
20
-5 В
9
5VSB (stand by +5 В)
21
+5 В
10
+12 В
22
+5 В
11
+12 В (только для
24-контактных ATX-
разъемов)
23
+5 В (только для
24-контактных ATX-
разъемов)
12
3,3 В (только для
24-контактных ATX-
разъемов)
24
GND (только для
24-контактных ATX-
разъемов)
