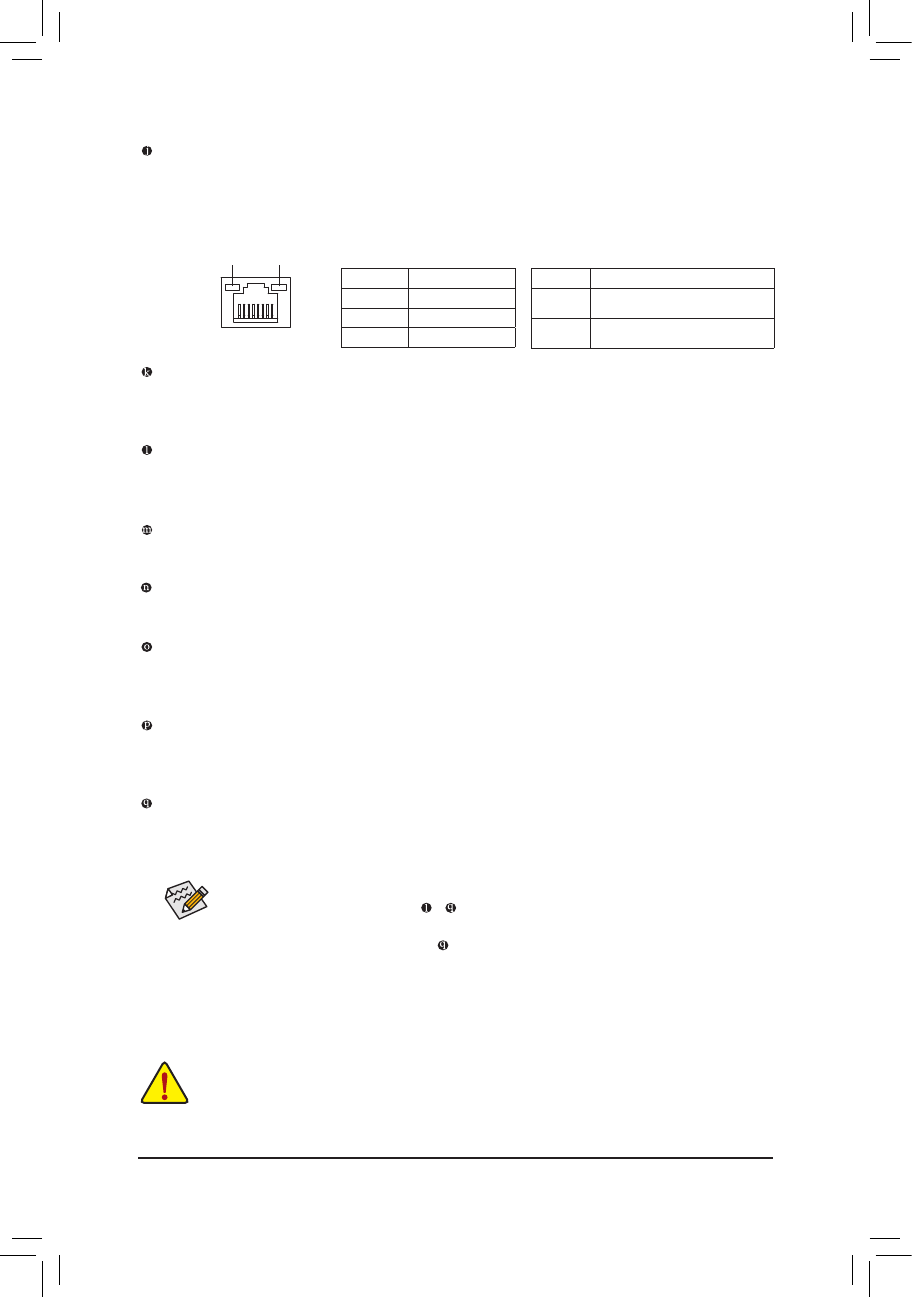

- 15 -
Инсталляция аппаратного обеспечения
Прежде чем удалять кабель из сетевой розетки RJ-45, размещенной на задней панели
•
корпуса ПК, разорвите соединение с сетевым устройством, отключив от него LAN-кабель,
а уже затем отключите его от разъема на системной плате.
Удалять LAN-кабель из сетевой розетки RJ-45 следует аккуратно в направлении
•
перпендикулярном задней стенке корпуса ПК (не раскачивая и не изгибая).
В дополнение к перечисленным вариантам подключения внешних устройств к
аудиоподсистеме ПК, разъемам (
~
) средствами программного обеспечения можно
назначить иные функции. Однако, следует иметь в виду, что микрофон по-прежнему
должен быть подключен к разъему ( ). Чтобы уточнить конкретную конфигурацию
ознакомьтесь с инструкциями по инсталляции многоканальной аудиоподсистемы (Глава 5,
"Конфигурирование 2/4/5.1/7.1-канальной аудиоподсистемы").
Сетевая розетка RJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два
светодиодных индикатора на розетке.
Индикатор активности LAN-порта
Индикатор LAN-соединения/Скорость
Индикатор
активности
LAN-порта
Индикатор
LAN-соединения/
Скорость
Порт LAN-интерфейса
Порт USB 3.0/2.0
Этот USB-порт поддерживает спецификацию USB 3.0, совместим с устройствами USB 2.0/1.1
и предназначен для подключения клавиатуры, мыши, принтера, флэш-накопителей и др.
периферийных устройств с USB-интерфейсом.
Разъемы "Выход" центральной колонки и сабвуфера (mini-Jack оранжевого
цвета)
Этот разъем предназначен для подключения центральной и низкочастотной (сабвуфер) колонок
акустической системы в конфигурации 5.1/7.1
Разъем "Выход" задней пары колонок (mini-Jack черного цвета)
Этот разъем предназначен для подключения задней пары колонок акустической системы в
конфигурации 7.1
Разъем "Выход" боковой пары колонок (mini-Jack серого цвета)
Этот разъем предназначен для подключения боковой пары колонок акустической системы в
конфигурации 4/5.1/7.1
Разъем "Линейный вход" (mini-Jack голубого цвета)
Один из основных разъемов аудиоподсистемы. Этот разъем предназначен для ввода сигнала от
различных аудиоустройств (например, внешний оптический накопитель, MP3-плеер, портативный
медиаплеер, и др.)
Разъем "Линейный выход" (mini-Jack зеленого цвета)
Один из основных разъемов аудиоподсистемы. Этот разъем предназначен для вывода
аудиосигнала на стереоколонки или наушники. Этот разъем также используется для
подключения фронтальных колонок акустической системы в конфигурации 4/5.1/7.1
Разъем "Микрофонный вход" (mini-Jack розового цвета)
Один из основных разъемов аудиоподсистемы. В конфигурации по умолчанию к этому разъему
подключается микрофон.
Состояние
Пояснения
Оранжевый 1 Гбит/с
Зеленый
100 Мбит/с
Выключен
10 Мбит/с
Состояние Пояснения
Мигает
Осуществляется прием и передача
данных
Выключен Прием и передача данных
отсутствуют
