- 25 -
Hardware Installation

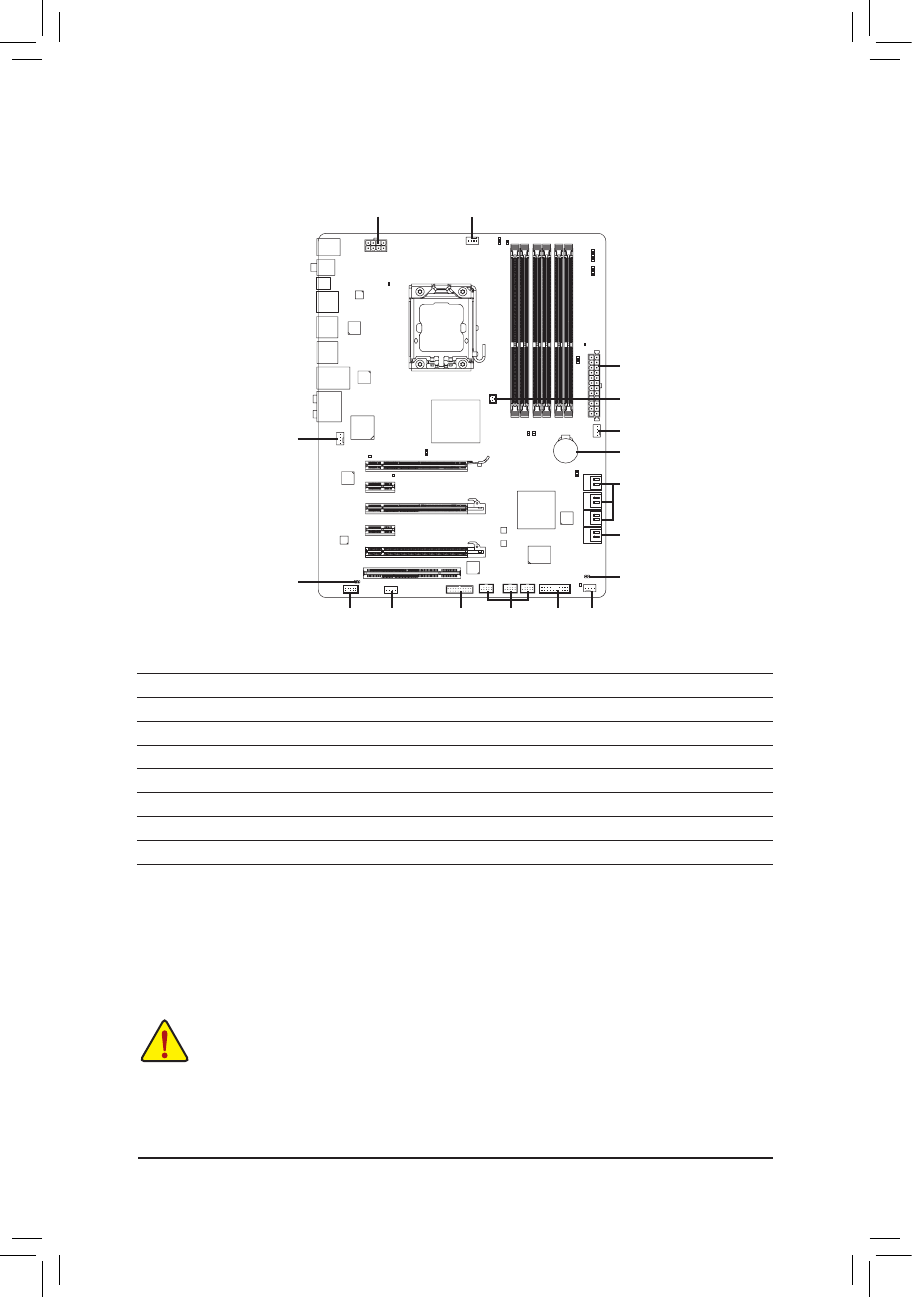

1-9 Internal Connectors
Read the following guidelines before connecting external devices:
•
First make sure your devices are compliant with the connectors you wish to connect.
•
Before installing the devices, be sure to turn off the devices and your computer. Unplug the
power cord from the power outlet to prevent damage to the devices.
•
After installing the device and before turning on the computer, make sure the device cable has
been securely attached to the connector on the motherboard.
1
2
3
5
8
5
12
4
14
9
7
10
5
15
13
1)
ATX_12V_2X
9)
F_PANEL
2)
ATX
10)
F_AUDIO
3)
CPU_FAN
11)
SPDIF_O
4)
SYS_FAN
12)
F_USB1/F_USB2/F_USB3
5)
FAN1/2/3
13)
F_USB30
6)
HP_PWR
14)
CLR_CMOS
7)
SATA2_0/1/2/3/4/5
15)
BAT
8)
GSATA3_6/7
6
11
