20 | Глава 2: Установка оборудования

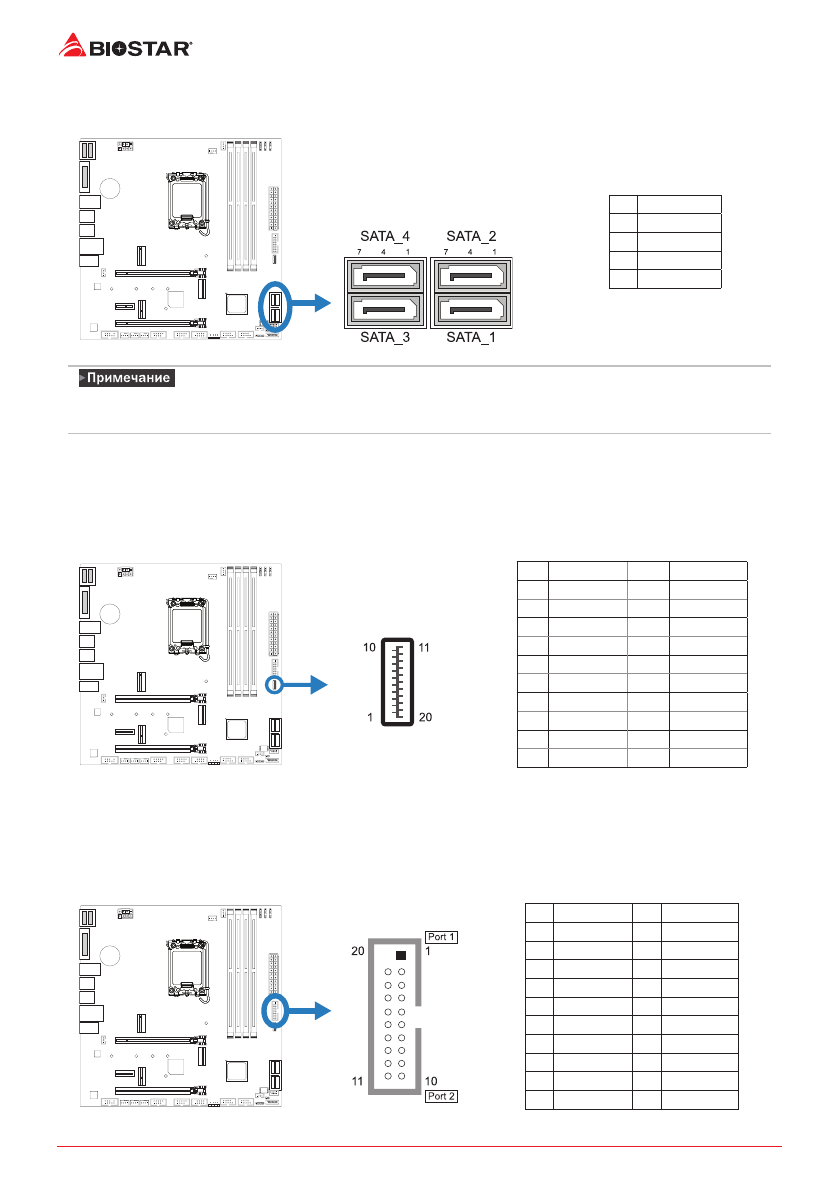

SATA_1/ SATA_2/ SATA_3/ SATA_4: разъемыSerial ATA 6,0 Гбит/с

Эти разъемы подключаются к жестким дискам SATA через кабели SATA.

Pin Assignment
1

Ground

2

TX+

3

TX-

4

Ground

» 

»

Когда слот M.2(M2_PCIEG3_32G_SATA_RST_1) занят режимом SATA, разъем SATA_6 будет 

отключен.

F_USB32_C-10G: штыревой соединитель для портов USB 3�2 (Gen2) на передней

панели

Этот Кабели USB Type-C штыревой соединитель позволяет пользователю добавлять

дополнительные порты USB на переднюю панель ПК, а также может быть подключен к

самым разным внешним периферийным устройствам.

Pin Assignment

Pin

Assignment

1

VBUS

11

VBUS

2

SSTX1+

12

SSTX2+

3

SSTX1-

13

SSTX2-

4

Ground

14

Ground

5

SSRX1+

15

SSRX2+

6

SSRX1-

16

SSRX2-

7

VBUS

17

Ground

8

CC1

18

D-

9

SBU1

19

D+

10

SBU2

20

CC2

F_USB32_A-5G: штыревой соединитель для портов USB 3�2 (Gen1) на передней

панели

Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты

USB на переднюю панель ПК, а также может быть подключен к самым разным внешним

периферийным устройствам.

Pin Assignment

Pin Assignment

1

VBUS0

11 D2+

2

SSRX1-

12 D2-

3

SSRX1+

13 Ground

4

Ground

14 SSTX2+

5

SSTX1-

15 SSTX2-

6

SSTX1+

16 Ground

7

Ground

17 SSRX2+

8

D1-

18 SSRX2-

9

D1+

19 VBUS1

10 ID

20 Key
