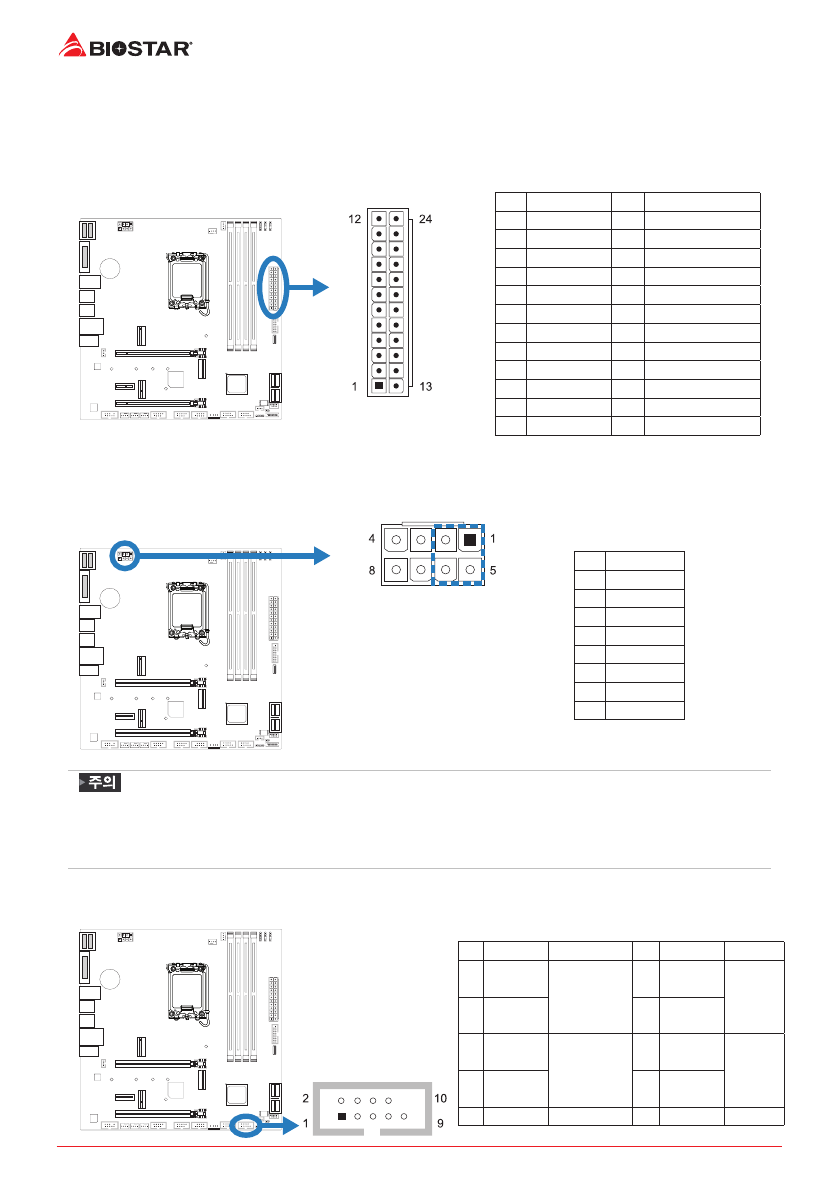

18 | 챕터 2: 하드웨어 설치

2�7 헤더 & 커넥터

ATX: ATX 전원 커넥터

더 나은 호환성을 위해, 표준 24-핀 전원 공급장치의 사용을 추천합니다. 커넥터를

연결하기 전에 올바른 방향인지 확인하여 주십시오.

핀

배열

핀

배열

13

+3.3V

1

+3.3V

14

-12V

2

+3.3V

15

접지

3

접지

16

PS_ON

4

+5V

17

접지

5

접지

18

접지

6

+5V

19

접지

7

접지

20

NC

8

PW_OK

21

+5V

9

대기전압+5V

22

+5V

10

+12V

23

+5V

11

+12V

24

접지

12

+3.3V

ATX_12V_2X4: ATX 전원 커넥터

이 커넥터는 CPU 전력 회로로 +12V를 공급합니다. CPU 전력 플러그가 4핀이라면,
ATX_12V_2X4의 1-2-5-6핀에 꽂아주십시오.

핀

정의

1

+12V

2

+12V

3

+12V

4

+12V

5

접지

6

접지

7

접지

8

접지

»

시스템을 켜기 전, ATX, ATX_12V_2X4 커넥터가 모두 잘 연결되어 있는지 확인하여 주십시오.

»

시스템에 충분치 못한 전력이 공급된다면 적절하게 주변기기가 동작하지 않거나 불안정해질

수 있습니다. 시스템이 소비하는 전력보다 더 높은 출력의 전원 공급 장치를 사용하는 것을

권장합니다.

PANEL1: 전면 패널 헤더

이 10핀 헤더는 파워-온, 리셋, HDD LED, 파워 LED.

핀 배열

기능

핀 배열

기능

1

HDD
LED(+)

하드드라이브
LED

2

Power
LED (+)

파워 LED

3

HDD
LED(-)

4

Power
LED (-)

5

Ground

리셋 버튼

6

Power
Button

전원
버튼

7

Reset
Control

8

Ground

9

NC

NC

10 NA

NA
