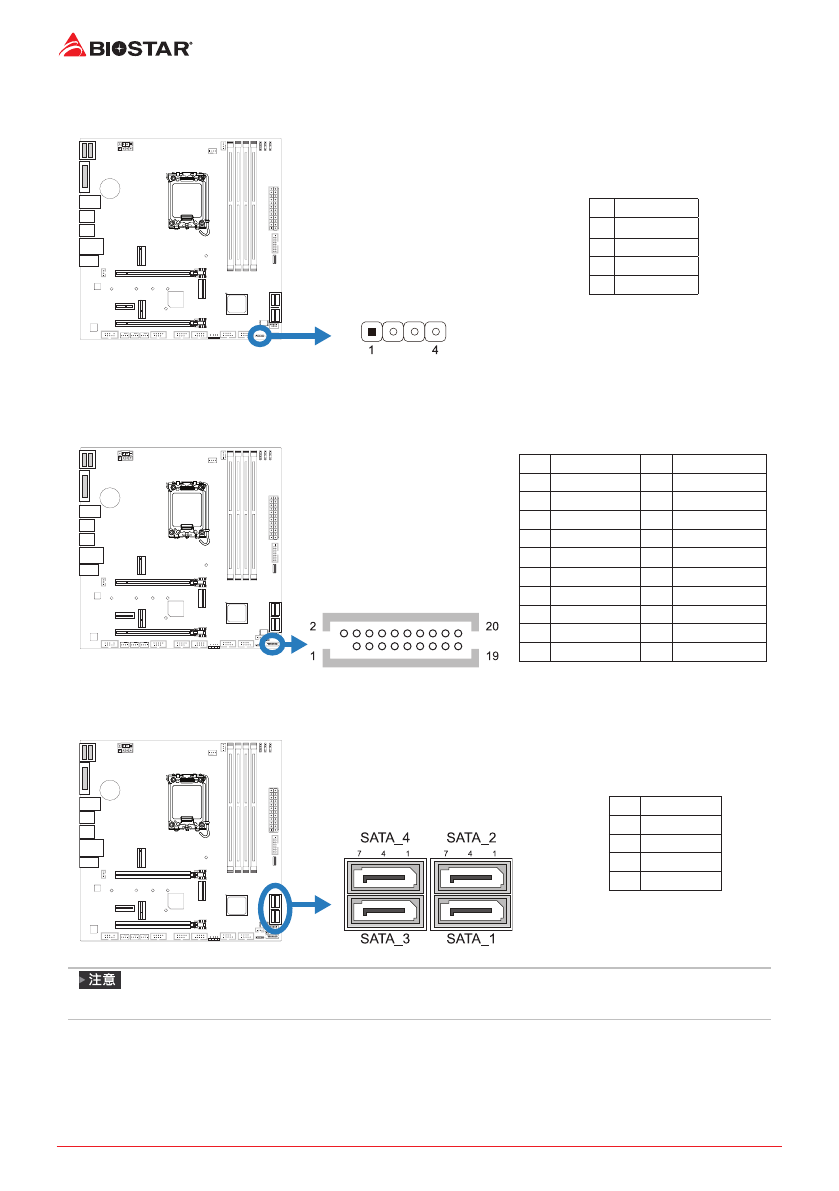

18 | 第二章: 硬體安裝
SPKR: 揚聲器接頭
此4針腳接頭提供您連接揚聲器。
針 定義
1
+5V
2
N/A
3
N/A
4
揚聲器
TPM_SPI: TPM安全模組接頭
此接頭可連接可信任安全平台模组系统，可用來儲存金鑰、認證與資料，並增加網路安
全性。
針
定義
針
定義
1
NC
2
N/A
3
N/A
4
N/A
5
Ground
6
+3V3_DUAL
7
TSPI_CLK
8
N/A
9
N/A
10
TSPI_MISO
11
N/A
12
TSPI_MISI
13
TSPI_CS#
14
Ground
15
N/A
16
N/A
17
TSPI_PIRQ#
18
N/A
19
TSPI_RST#
20
N/A
SATA_1/ SATA_2/ SATA_3/ SATA_4/ SATA_5/ SATA_6: Serial ATA接頭
此接頭通過SATA數據線連接SATA硬碟。
針
定義
1
接地
2
TX+
3
TX-
4
接地
»
當SATA模式佔用M.2(M2_PCIEG3_32G_SATA_RST_1)插槽時，SATA_6連接器將被禁用。
