14 | Глава 2: Установка оборудования

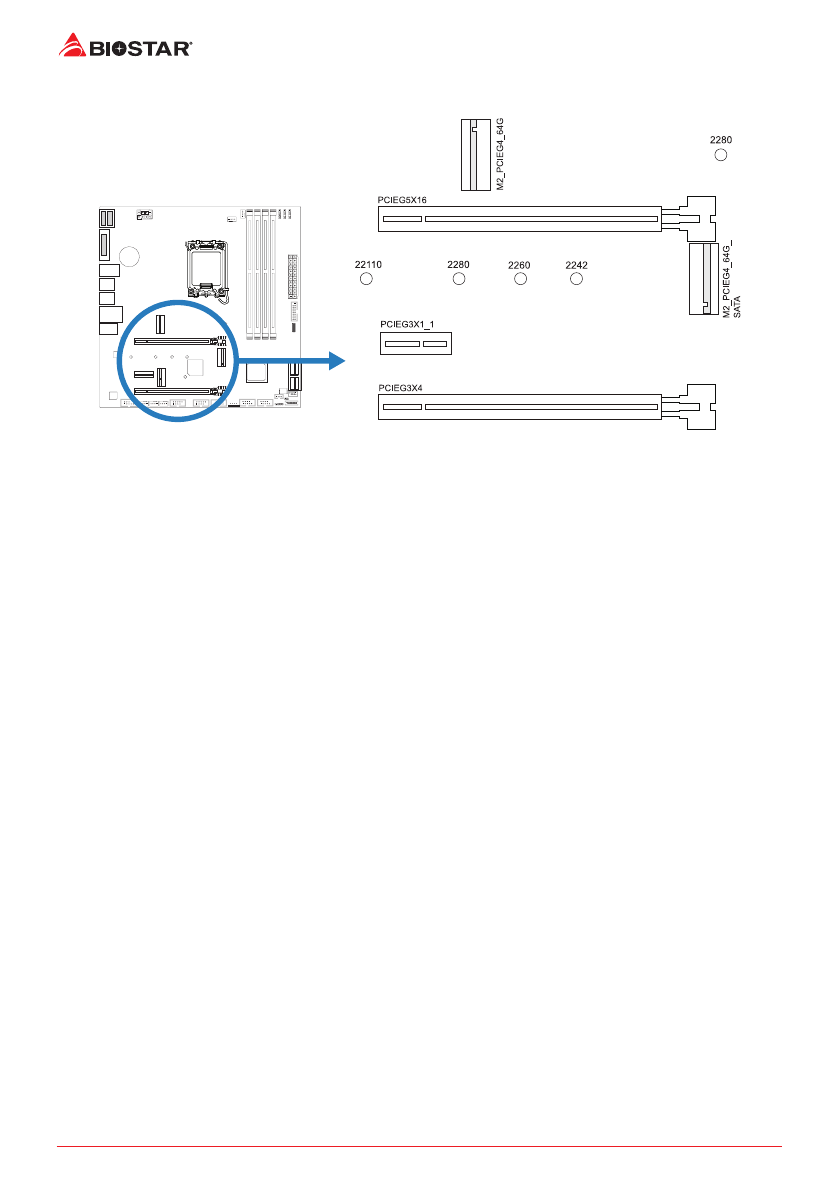

2�5 Слоты расширения
PCIEG5X16: слот PCI-Express Gen5 x16 (x16 режиме)
• Совместимость с PCI-Express 5.0.
• Максимальная пропускная способность слота PCIe составляет 128 ГБ / с.
PCIEG3X4: слотPCI-Express Gen3 x16 (x4 режиме)
• Совместимость с PCI-Express 3.0.
• Максимальная пропускная способность слота PCIe составляет 8 ГБ / с.
PCIEG3X1_1: слотPCI-Express Gen3 x1
• Совместимость с PCI-Express 3.0.
• Пропускная способность передачи данных до 1 ГБ/с в каждом направлении; всего
2 ГБ/с.
M2_PCIEG4_64G: Слот M�2 (M Key)
• Слот M.2 поддерживает модуль SSD 2280 типа M.2. При установке модуля SSD
M.2установите винт и шестигранную стойку в правильное положение.
• Поддержка модуля M.2 PCI Express до Gen4 x4(64 ГБ/с) – NVMe/AHCI SSD.
• Поддерживает Технология Intel® Optane™.
M2_PCIEG4_64G_SATA: Слот M�2 (M Key)
• Слот M.2 поддерживает модуль SSD 2242/ 2260/ 2280/ 22110 типа M.2. При
установке модуля SSD M.2установите винт и шестигранную стойку в правильное
положение.
• Поддержка модуля M.2 SATA III (6,0 Гбит/с) и модуля M.2 PCI Express до Gen4 x4
(64 ГБ/с) - NVMe / AHCI SSD.
• Поддерживает Технология Intel® Rapid Storage и Технология Intel® Optane™.
Содержание
- 54 Содержание; Информация FCC и авторское право ��������������������������������������������������������������������
- 56 Технические характеристики
- 58 Разъемы задней панели
- 61 Глава 2: Установка оборудования; �1 Установка центрального процессора (ЦП); Шаг 1: Найдите сокет ЦП на материнской плате.; пластину с помощью пальца.
- 63 �2 Установка радиатора; к разъему вентилятора ЦП.
- 64 �3 Подключение охлаждающих вентиляторов; от производителя вентилятора.; �4 Установка системной памяти; Модули DDR4
- 65 защелкнулисьи модуль DIMM установился должным образом.; Емкость памяти; Расположение; Установка двухканальной памяти; Статус двойного
- 66 �5 Слоты расширения; M.2установите винт и шестигранную стойку в правильное положение.
- 67 • Поддерживает 2230 тип слот M.2; Статус совместного использования слотового модуля M�2; x M�2 SATA SSD Slot + 1x M�2 PCIe SSD Slot
- 68 Установка карты расширения; устанавливать эту карту в компьютер.
- 69 �6 Настройка переключателя; JCMOS1: Перемычка очистки CMOS; Указания по очистке CMOS:; Отсоедините питание переменного тока.
- 70 �7 Штыревые соединители и разъемы; ATX: разъем источника питания ATX; правильной ориентации.
- 71 Подключите динамик шасси к этому штыревому соединителю.
- 72 Эти разъемы подключаются к жестким дискам SATA через кабели SATA.; самым разным внешним периферийным устройствам.; панели; периферийным устройствам.
- 73 THUNDERBOLT: штыревой соединитель Thunderbolt; внешним периферийным устройствам.; F_AUDIO1: штыревой соединитель аудио передней панели
- 74 COM1: разъем последовательного порта
- 75 CPU; Светодиоды
- 76 4 | Глава 3: UEFI BIOS и программное обеспечение; Глава 3: UEFI BIOS и программное обеспечение; �1 Настройка UEFI BIOS
- 77 Глава 3: UEFI BIOS и программное обеспечение | 25
- 78 6 | Глава 3: UEFI BIOS и программное обеспечение
- 79 Глава 3: UEFI BIOS и программное обеспечение | 27; Резервное копирование BIOS
- 80 8 | Глава 3: UEFI BIOS и программное обеспечение; �3 Программное обеспечение; Установка программного обеспечения; установки драйвера, если включена функция автозапуска.; Запуск программного обеспечения; Утилита BIOScreen
- 81 Глава 3: UEFI BIOS и программное обеспечение | 29; Информация о системе
- 82 0 | Глава 3: UEFI BIOS и программное обеспечение
- 83 Глава 3: UEFI BIOS и программное обеспечение | 31
- 84 2 | Глава 3: UEFI BIOS и программное обеспечение; Vivid LED DJ; • Синхронизация памяти:
- 85 Глава 3: UEFI BIOS и программное обеспечение | 33
- 86 4 | Глава 3: UEFI BIOS и программное обеспечение
- 87 Глава 3: UEFI BIOS и программное обеспечение | 35; Аппаратный мониторинг; частоту вращения вентилятора и температуру.; � CPU Temperature/System Temperature/ MOS Temperature; показывает текущую температуру ЦП температура Mos и системы.
- 88 6 | Глава 3: UEFI BIOS и программное обеспечение
- 90 Глава 4: Полезная помощь; Установка драйвера; операционную систему.
- 91 Звуковой код BIOS AMI; Звуковые коды загрузочного блока; Звуковые POST-коды BIOS; Количество; Код Описание
- 93 Поиск и устранение неисправностей; Неисправность; Перегрев ЦП; это означает, что активирована функция защиты ЦП.
- 94 Технология Intel® OptaneTM (питаться от памяти 3D XPoint); Характеристики и преимущества :
