Chapter 2: Hardware installation | 19
B660GTQ
I
B660M-SILVER

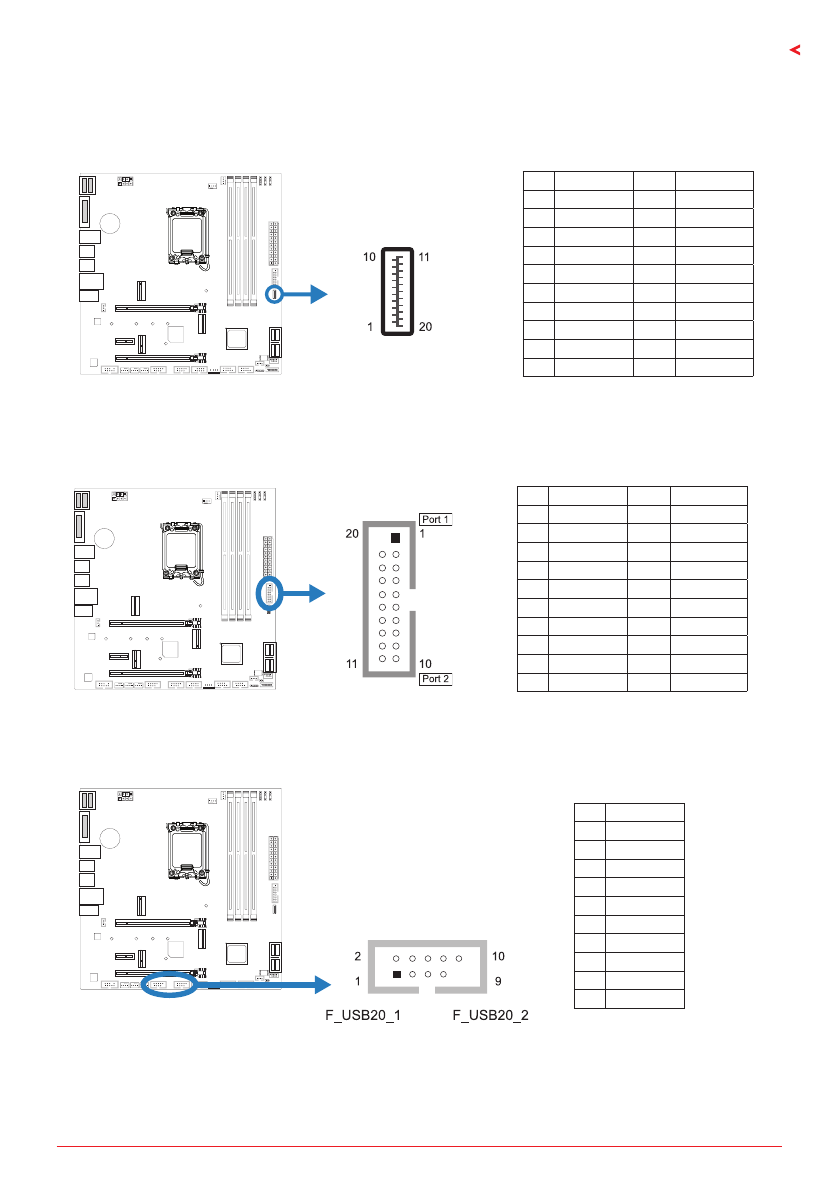

F_USB32_C-10G: Header for USB 3.2 (Gen2) Ports at Front Panel
This USB type-C header allows user to add additional USB ports on the PC front panel, and also
can be connected with a wide range of external peripherals.
Pin Assignment
Pin
Assignment
1
VBUS
11
VBUS
2
SSTX1+
12
SSTX2+
3
SSTX1-
13
SSTX2-
4
Ground
14
Ground
5
SSRX1+
15
SSRX2+
6
SSRX1-
16
SSRX2-
7
VBUS
17
Ground
8
CC1
18
D-
9
SBU1
19
D+
10
SBU2
20
CC2
F_USB32_A-5G: Header for USB 3.2 (Gen1) Ports at Front Panel
This header allows user to add additional USB ports on the PC front panel, and also can be
connected with a wide range of external peripherals.
Pin Assignment
Pin
Assignment
1
VBUS0
11
D2+
2
SSRX1-
12
D2-
3
SSRX1+
13
Ground
4
Ground
14
SSTX2+
5
SSTX1-
15
SSTX2-
6
SSTX1+
16
Ground
7
Ground
17
SSRX2+
8
D1-
18
SSRX2-
9
D1+
19
VBUS1
10
ID
20
Key
F_USB20_1/ F_USB20_2: Header for USB 2.0 Ports at Front Panel
This header allows user to add additional USB ports on the PC front panel, and also can be
connected with a wide range of external peripherals.
Pin Assignment
1
+5V (fused)
2
+5V (fused)
3
USB-
4
USB-
5
USB+
6
USB+
7
Ground
8
Ground
9
Key
10
NC
