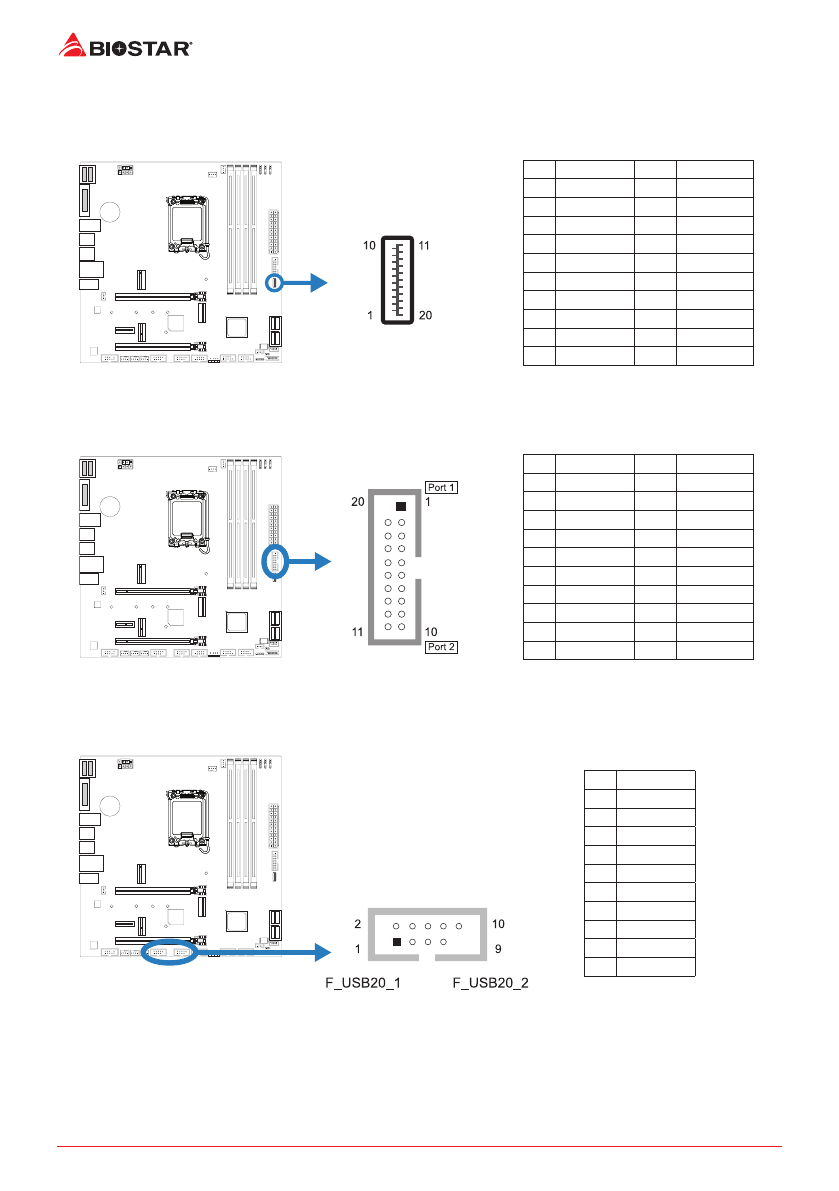

20 | 챕터 2: 하드웨어 설치
F_USB32_C-10G: 전면 패널 USB 3�2(2 세대 ) 포트용 헤더
이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며 , 광범위한 외장
장치들과 연결할 수 있습니다 .
핀
배열
핀
배열
1
VBUS
11
VBUS
2
SSTX1+
12
SSTX2+
3
SSTX1-
13
SSTX2-
4
Ground
14
Ground
5
SSRX1+
15
SSRX2+
6
SSRX1-
16
SSRX2-
7
VBUS
17
Ground
8
CC1
18
D-
9
SBU1
19
D+
10
SBU2
20
CC2
F_USB32_A-5G: 전면 패널 USB 3�2(1세대) 포트용 헤더
이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며, 광범위한 외장
장치들과 연결할 수 있습니다.
핀
배열
핀
배열
1
VBUS0
11
D2+
2
SSRX1-
12
D2-
3
SSRX1+
13
Ground
4
Ground
14
SSTX2+
5
SSTX1-
15
SSTX2-
6
SSTX1+
16
Ground
7
Ground
17
SSRX2+
8
D1-
18
SSRX2-
9
D1+
19
VBUS1
10
ID
20
Key
F_USB20_1/ F_USB20_2: 전면 패널 USB 2�0 포트용 헤더
이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며, 광범위한
외장 장치들과 연결할 수 있습니다.
핀
배열
1
+5V (fused)
2
+5V (fused)
3
USB-
4
USB-
5
USB+
6
USB+
7
Ground
8
Ground
9
Key
10
NC
