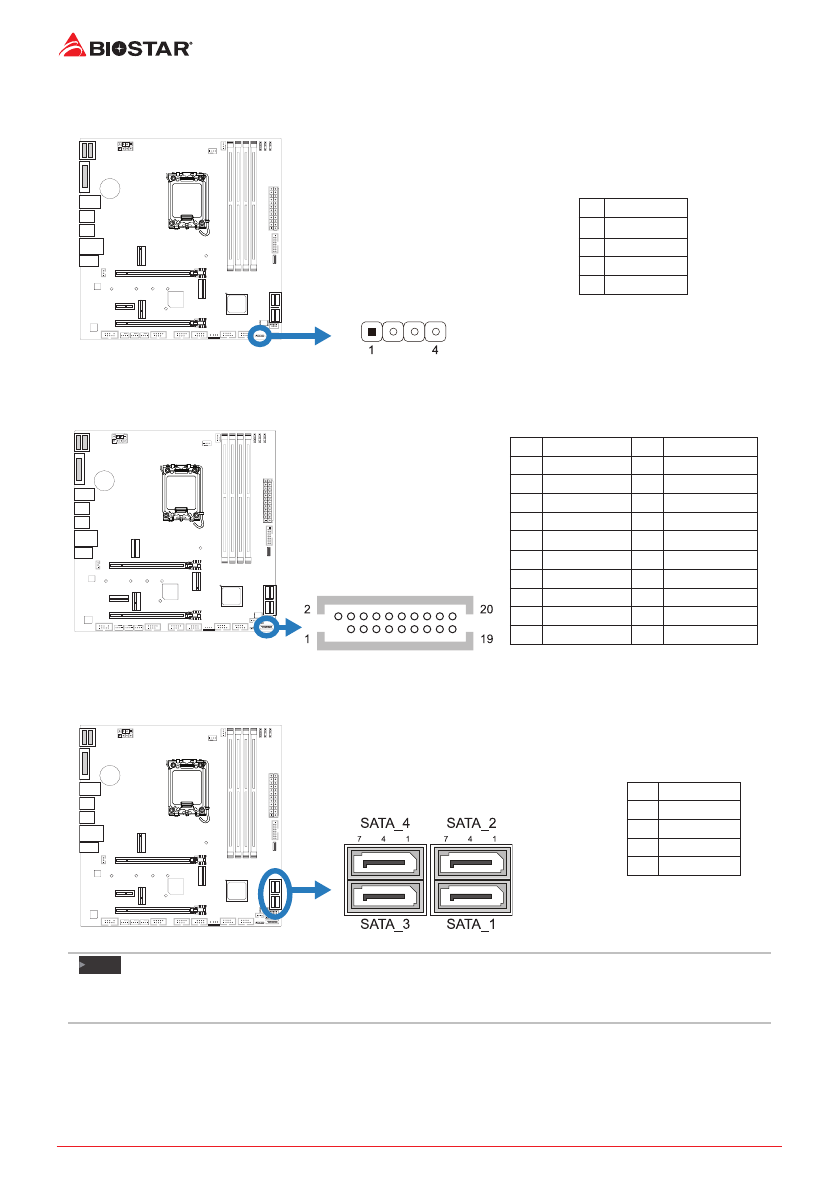

18 | Chapter 2: Hardware installation
SPKR: Chassis Speaker Header
Please connect the chassis speaker to this header.
Pin Assignment
1
+5V
2
N/A
3
N/A
4
Speaker
TPM_SPI: Trusted Platform Module Header
This header allows you to store cryptographic keys that protect information.
Pin Assignment
Pin Assignment
1
NC
2
N/A
3
N/A
4
N/A
5
Ground
6
+3V3_DUAL
7
TSPI_CLK
8
N/A
9
N/A
10
TSPI_MISO
11
N/A
12
TSPI_MISI
13
TSPI_CS#
14
Ground
15
N/A
16
N/A
17
TSPI_PIRQ#
18
N/A
19
TSPI_RST#
20
N/A
SATA_1/ SATA_2/ SATA_3/ SATA_4: Serial ATA 6.0 Gb/s Connectors
These connectors connect to SATA hard disk drives via SATA cables.
Pin Assignment
1
Ground
2
TX+
3
TX-
4
Ground
Note
»
When using SATA SSD module on M.2 slot (M2_PCIEG3_32G_SATA_RST_1), the SATA_6 connector
will be disabled.
