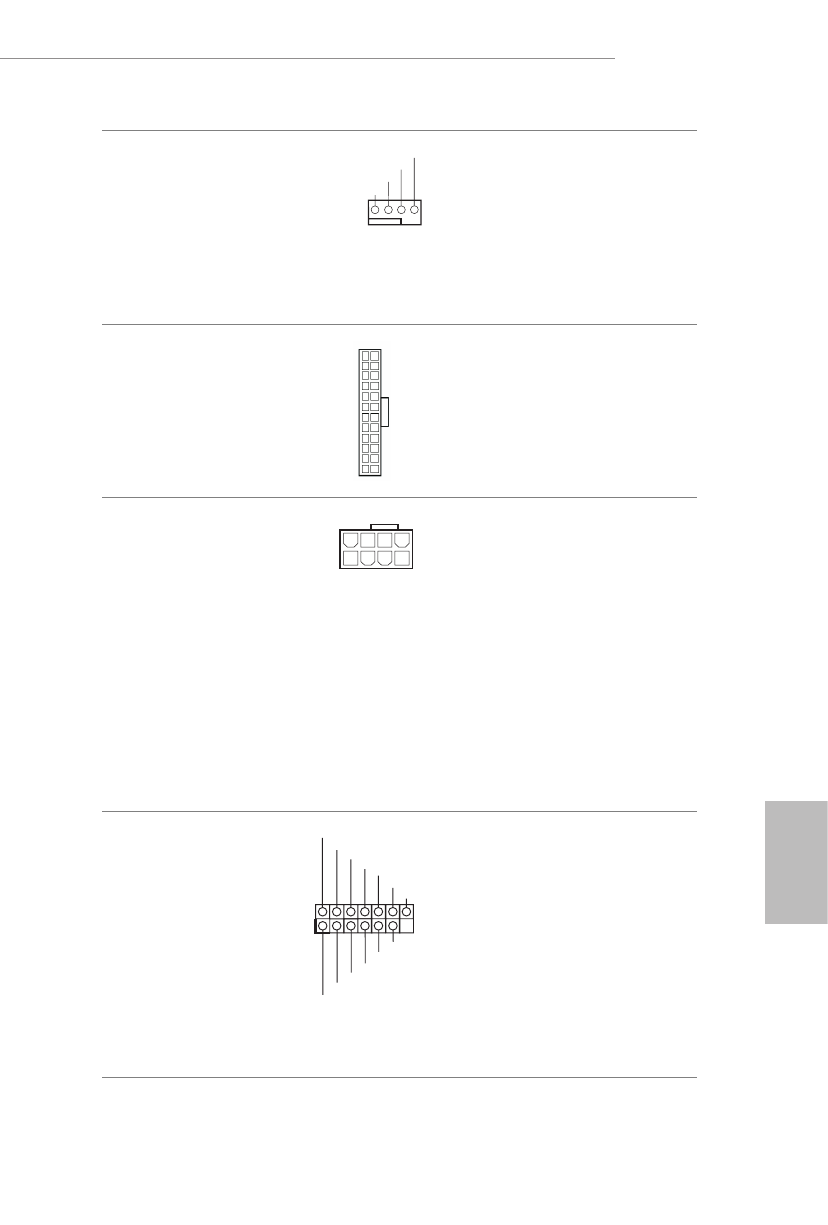

B560M Steel Legend
73
Italiano
Connettore ventola CPU /
pompa dell'acqua
(CPU_FAN2/WP a 4 pin)
(vedere pag. 1, n. 4)
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Questa scheda madre è dotata
di un connettore per la ventola
della CPU con raffreddamento
ad acqua a 4 pin. Se si decide di
collegare una ventola della CPU
con raffreddamento ad acqua a
3 pin, collegarla al pin 1-3.
Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 8)
12
1
24
13
Questa scheda madre è dotata di
un connettore di alimentazione
ATX a 24 pin. Per utilizzare
un'alimentazione ATX a 20 pin,
collegarla lungo il pin 1 e il pin 13.
Connettore di
alimentazione ATX da
12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 1)
4 1
8 5
Questa scheda madre è dotata di
un connettore di alimentazione
ATX da 12 V a 8 pin. Per
utilizzare un'alimentazione ATX
a 4 pin, collegarla lungo il pin 1 e
il pin 5.
*Attenzione: Assicurarsi che il
cavo di alimentazione collegato
sia per la CPU e non la scheda
grafica. Non inserire il cavo di
alimentazione PCIe in questo
connettore.
Connettore SPI TPM
(SPI_TPM_J1 a 13 pin)
(vedere pag. 1, n. 16)
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
Questo connettore supporta il
sistema SPI Trusted Platform
Module (TPM), che può archiviare
in modo sicuro chiavi, certificati
digitali, password e dati. Un
sistema TPM permette anche di
potenziare la sicurezza della rete,
di proteggere identità digitali
e di garantire l'integrità della
piattaforma.
