B560M Steel Legend
133
한 국 어

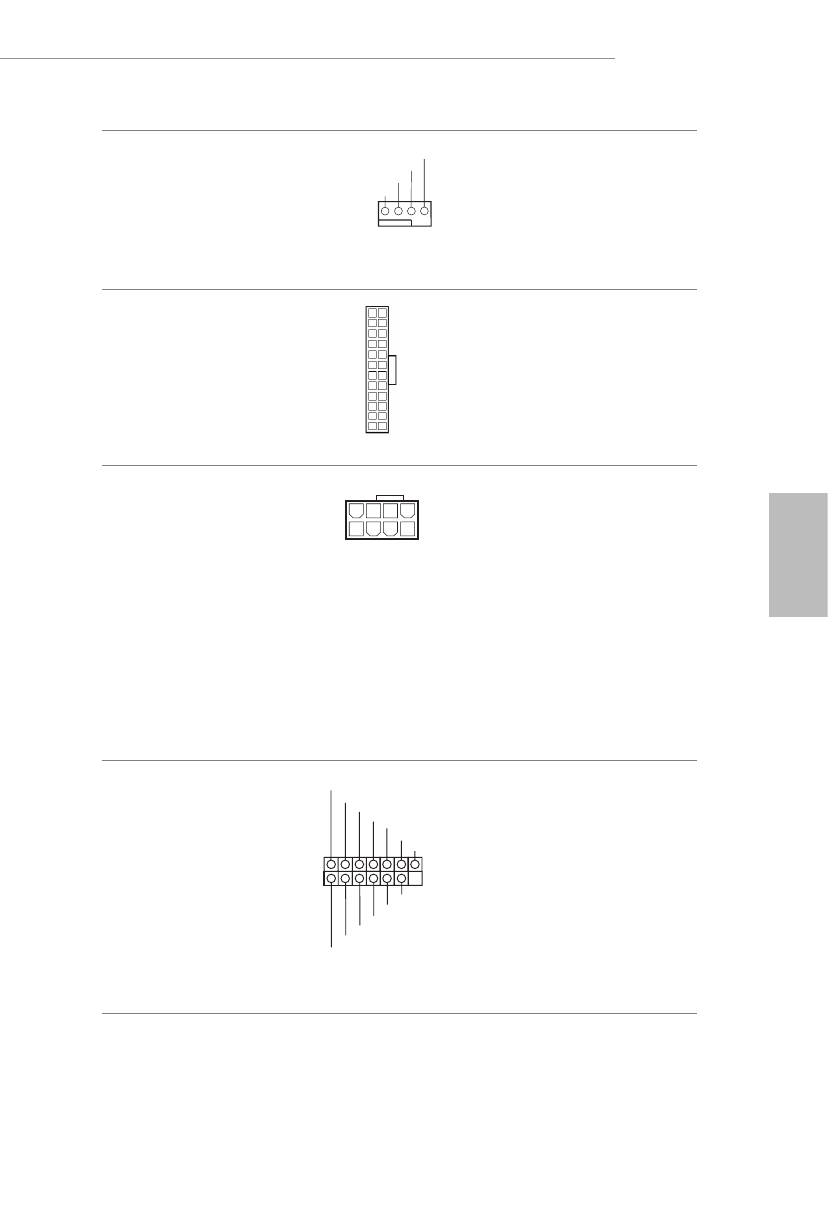

CPU/ 워터 펌프 팬 커넥터
(4 핀 CPU_FAN2/WP)
(1 페이지 , 4 번 항목 참조 )
이 마더보드에는 4 핀 수냉식
CPU 팬 커넥터가 탑재되어
있습니다 . 3 핀 CPU 수냉식
쿨러 팬을 연결하려는 경우 핀
1-3 에 연결하십시오 .
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 8 번 항목 참조 )
이 마더보드에는 24 핀 ATX
전원 커넥터가 탑재되어
있습니다 . 20 핀 ATX
전원공급장치를 사용하려면
핀 1 과 핀 13 을 따라
연결하십시오 .
ATX 12V 전원 커넥터
(8 핀 ATX12V1)
(1 페이지 , 1 번 항목 참조 )
이 마더보드에는 8 핀
ATX 12V 전원 커넥터가
탑재되어 있습니다 . 4 핀 ATX
전원공급장치를 사용하려면
핀 1 과 핀 5 을 따라
연결하십시오 .
* 경고 : 연결된 전원
케이블이 그래픽 카드가 아닌
CPU 용인지 확인하십시오 .
PCIe 전원 케이블을 이
커넥터에 꽂지 마십시오 .
SPI TPM 헤더
(13 핀 SPI_TPM_J1)
(1 페이지 , 16 번 항목 참조 )
이 커넥터는 키 , 디지털
인증서 , 암호 및 데이터를
안전하게 보관할 수 있는 SPI
TPM(Trusted Platform Module)
시스템을 지원합니다 . TPM
시스템은 네트워크 보안을
강화하고 , 디지털 신원을
보호하며 플랫폼 무결성을
유지합니다 .
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
12
1
24
13
4 1
8 5
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
