118
Polsk
i

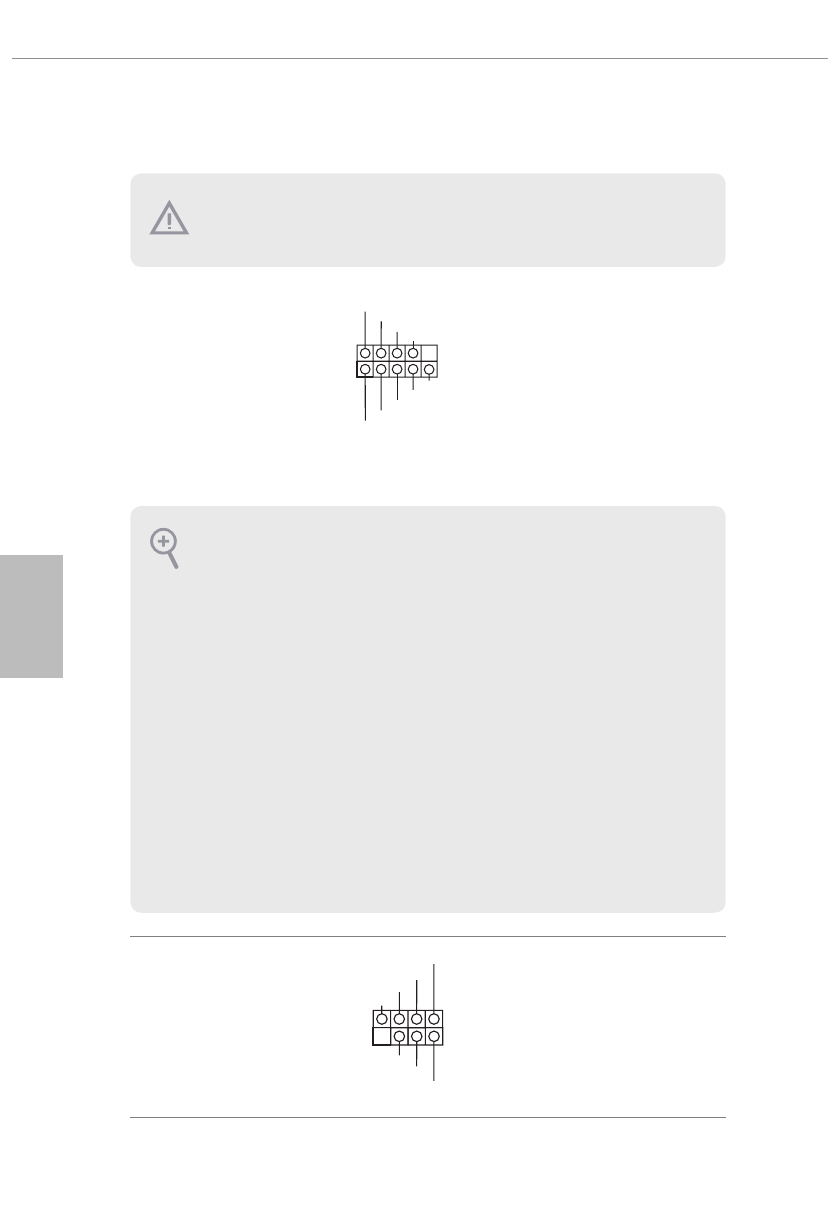

1.4 Wbudowane złącza główkowe i inne złącza
Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek
nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i
złączami spowoduje trwałe uszkodzenie płyty głównej.
Złącze główkowe na panelu
systemu
(9-pinowe PANEL1)
(sprawdź s.1, Nr 13)
G N D
R E S E T #
P W R B T N #
P L E D -
P L E D +
G N D
H D L E D -
H D L E D +
1
G N D
Do tego złącza główkowego
można podłączać przycisk
zasilania, przycisk reset i wskaźnik
stanu systemu na obudowie,
zgodnie z przydziałem pinów
poniżej. Przed podłączeniem
kabli należy zapisać pozycję
pinów plus i minus.
Złącze główkowe
naruszenia obudowy i
głośnika
(7-pinowe SPK_CI1)
(sprawdź s.1, Nr 20)
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
Podłącz to tego złącza
główkowego naruszenie obudowy
i głośnik obudowy.
PWRBTN (Przycisk zasilania):
Podłączenie do przycisków zasilania na panelu przednim obudowy. Użytkownik może
skonfigurować sposób wyłączania systemu z użyciem przycisku zasilania.
RESET (Przycisk resetowania):
Podłączenie do przycisku resetowania na panelu przednim obudowy. Naciśnij przycisk
resetowania, aby ponownie uruchomić komputer, przy jego zawieszeniu i braku możliwości
wykonania normalnego ponownego uruchomienia.
PLED (Dioda LED zasilania systemu):
Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED jest
włączona podczas działania systemu. Ta dioda LED miga, gdy system znajduje się w stanie
uśpienia S1/S3. Ta dioda LED jest wyłączona, gdy system znajduje się w stanie uśpienia S4 lub
wyłączenia zasilania (S5).
HDLED (Dioda LED aktywności dysku twardego):
Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda
LED jest włączona, podczas odczytu lub zapisu danych przez dysk twardy.
Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego głównie
składa się z przycisku zasilania, przycisku resetowania, diody LED zasilania, diody LED
aktywności dysku twardego, głośnika, itd. Po podłączeniu do tego złącza główkowego modułu
panelu przedniego obudowy, należy się upewnić, że jest prawidłowo dopasowany przydział
przewodów i pinów.
