B560M Steel Legend

59

Fr

ançais

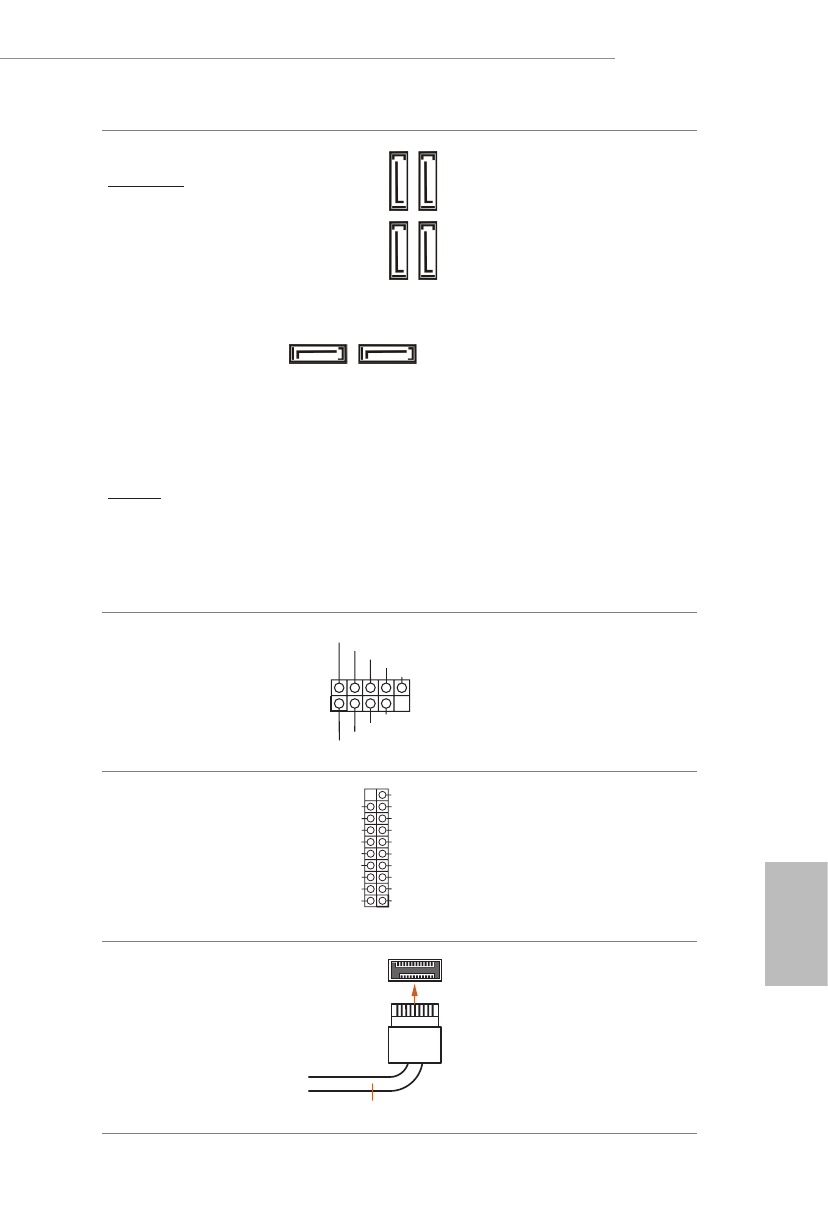

Connecteurs Serial ATA3
Angle droit:
(SATA3_2:
voir p.1, No. 11)
(Supérieur)
(SATA3_3:
voir p.1, No. 11)
(Inférieur)
(SATA3_4:
voir p.1, No. 12)
(Supérieur)
(SATA3_5:
voir p.1, No. 12)
(Inférieur)
Vertical:
(SATA3_0:
voir p.1, No. 15)
(SATA3_1:
voir p.1, No. 14)

Ces six connecteurs SATA3 sont
compatibles avec les câbles de
données SATA pour les appareils
de stockage internes avec un taux
de transfert maximal de 6,0 Go/s.
* Si M2_2 est occupé par un
périphérique M.2 type SATA,
SATA3_1 est désactivé.

Embases USB 2.0
(USB3_4 à 9 broches)
(voir p.1, No. 19)
(USB5_6 à 9 broches)
(voir p.1, No. 18)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Cette carte mère comprend deux
connecteurs. Chaque embase USB
2.0 peut prendre en charge deux
ports.

Embase USB 3.2 Gen1
(USB3_5_6 à 19 broches)
(voir p.1, No. 9)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Cette carte mère comprend un
connecteur. Cette embase USB
3.2 Gen1 peut prendre en charge
deux ports.

Embase USB 3.2 Gen2x2
Type C sur panneau avant
(F_USB3_TC_1 à
20 broches)
(voir p.1, No. 10)

USB Type-C Cable

Cette carte mère comprend une
embase USB 3.2 Gen2x2 Type C
sur le panneau avant. Cette embase
sert à connecter un module USB
3.2 Gen2x2 pour des ports USB 3.2
Gen2x2 supplémentaires.

SA

TA3_4

SA

TA3_5

SATA3_1

SA

TA3_2

SA

TA3_3

SATA3_0
