B560M Steel Legend

119

Polsk

i

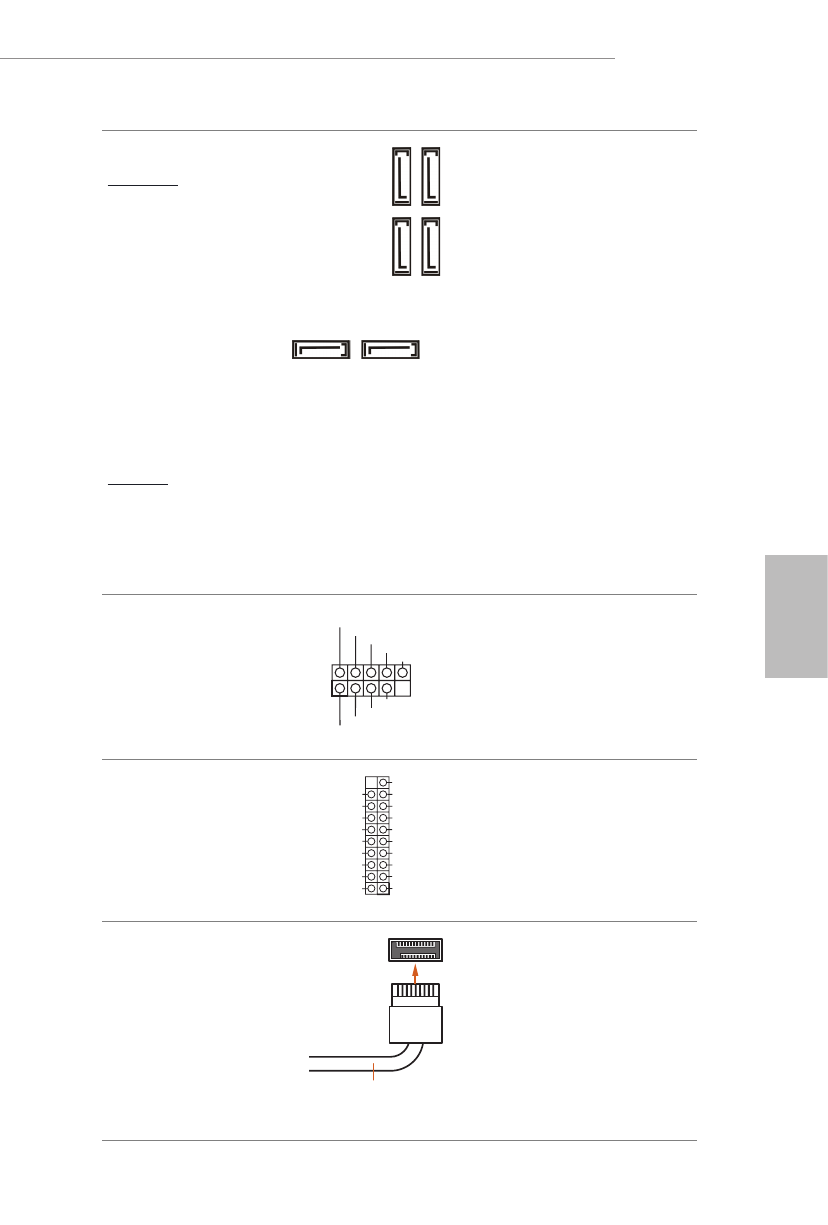

Złącza Serial ATA3
Kąt prosty:
(SATA3_2:
sprawdź s.1, Nr 11)
(Górny)
(SATA3_3:
sprawdź s.1, Nr 11)
(Dolny)
(SATA3_4:
sprawdź s.1, Nr 12)
(Górny)
(SATA3_5:
sprawdź s.1, Nr 12)
(Dolny)
Pionowy:
(SATA3_0:
sprawdź s.1, Nr 15)
(SATA3_1:
sprawdź s.1, Nr 14)

Te sześć złączy SATA3 obsługuje
kable danych SATA dla
zewnętrznych urządzeń pamięci z
szybkością transferu danych do
6,0 Gb/s.
* Jeśli gniazdo M2_2 jest zajęte
przez urządzenie M.2 typu SATA,
zostanie wyłączone SATA3_1.

Złącza główkowe USB 2.0
(9-pinowe USB3_4)
(sprawdź s.1, Nr 19)
(9-pinowe USB5_6)
(sprawdź s.1, Nr 18)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Na tej płycie głównej znajdują
się dwa złącza główkowe. Każde
złącze główkowe USB 2.0 może
obsługiwać dwa porty.

Złącza główkowe USB 3.2
Gen1
(19-pinowe USB3_5_6)
(sprawdź s.1, Nr 9)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Na tej płycie głównej znajduje się
jedno złącze główkowe. To złącze
główkowe USB 3.2 Gen1 może
obsługiwać dwa porty.

Złącze główkowe generacji
2 x 2 USB 3.2 typu C na
panelu przednim
(20-pinowe F_USB3_TC_1)
(sprawdź s.1, Nr 10)

USB Type-C Cable

Na tej płycie głównej dostępne jest
jedno złącze główkowe generacji
2 x 2 USB 3.2 typu C na panelu
przednim. To złącze główkowe
jest używane do podłączania
modułu USB 3.2 generacji 2 x 2
dla dodatkowych portów USB 3.2
generacji 2 x 2.

SA

TA3_4

SA

TA3_5

SATA3_1

SA

TA3_2

SA

TA3_3

SATA3_0
