English

21

B560M Steel Legend

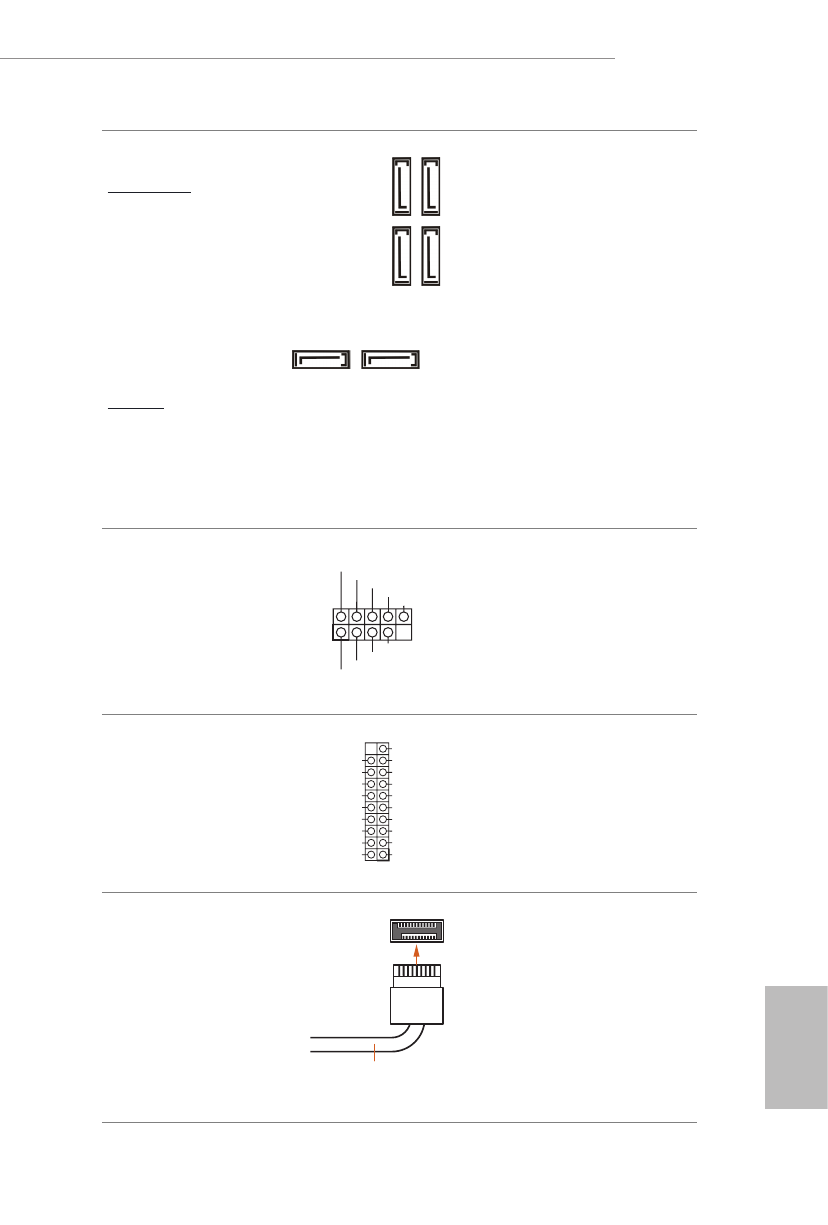

Serial ATA3 Connectors
Right Angle:
(SATA3_2:
see p.1, No. 11) (Upper)
(SATA3_3:
see p.1, No. 11) (Lower)
(SATA3_4:
see p.1, No. 12) (Upper)
(SATA3_5:
see p.1, No. 12) (Lower)
Vertical:
(SATA3_0:
see p.1, No. 15)
(SATA3_1:
see p.1, No. 14)

These six SATA3
connectors support SATA
data cables for internal
storage devices with up to
6.0 Gb/s data transfer rate.
* If M2_2 is occupied by
a SATA-type M.2 device,
SATA3_1 will be disabled.

USB 2.0 Headers
(9-pin USB3_4)
(see p.1, No. 19)
(9-pin USB5_6)
(see p.1, No. 18)

There are two headers
on this motherboard.
Each USB 2.0 header can
support two ports.

USB 3.2 Gen1 Header
(19-pin USB3_5_6)
(see p.1, No. 9)

There is one header on
this motherboard. This
USB 3.2 Gen1 header can
support two ports.

Front Panel Type C USB
3.2 Gen2x2 Header
(20-pin F_USB3_TC_1)
(see p.1, No. 10)

There is one  Front
Panel Type C USB 3.2
Gen2x2 Header on this
motherboard. This header
is used for connecting a
USB 3.2 Gen2x2 module
for additional USB 3.2
Gen2x2 ports.

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

SA

TA3_4

SA

TA3_5

SATA3_1

SA

TA3_2

SA

TA3_3

SATA3_0

USB Type-C Cable
