B560M Steel Legend
145
日本語

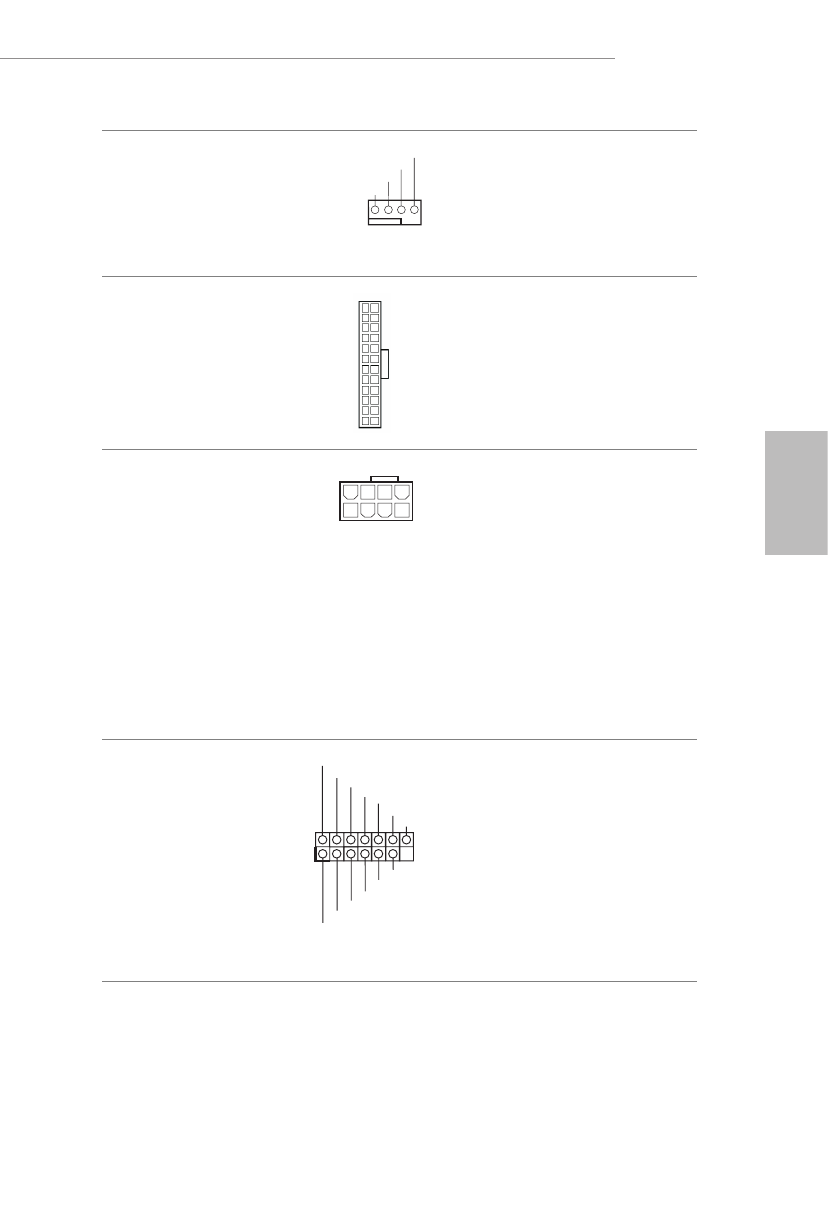

CPU/ ウォーターポンプフ
ァンコネクタ
（4 ピン CPU_FAN2/WP）
（p.1、No. 4 参照）
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
このマザーボードは 4 ピン水冷
却 CPU ファンコネクタが装備さ
れています。3 ピンの CPU 水冷
却ファンを接続する場合には、ピ
ン 1-3 に接続してください。
ATX 電源コネクタ
（24 ピン ATXPWR1）
（p.1、No. 8 参照）
12
1
24
13
このマザーボードは 24 ピン ATX
電源コネクタが装備されていま
す。20 ピンの ATX 電源を使用す
るには、ピン 1 と 13 に合わせて
接続してください。
ATX 12V 電源コネクタ
（8 ピン ATX12V1）
（p.1、No. 1 参照）
4 1
8 5
このマザーボードは 8 ピン
ATX12V 電源コネクターが装備
されています。4 ピンの ATX 電
源を使用するには、ピン 1 と 5
に合わせて接続してください。
* 警告 : 接続されている電源
ケーブルが、グラフィックスカー
ド用ではなく、CPU 用であるこ
とを確認してください。PCIe 電
源ケーブルをこのコネクターに
接続しないでください。
SPI TPM ヘッダー
（13 ピン SPI_TPM_J1）
（p.1、No. 16 参照）
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
このコネクタは SPI トラステッ
ド・プラットフォーム・モジュール
(TPM) システムに対応するので、
鍵、デジタル証明書、パスワード、
データを安全に保管できます。
TPM システムはまた、ネットワー
クセキュリティを高め、デジタル証
明書を保護し、プラットフォームの
完全性を保証します。
