46
Deutsch

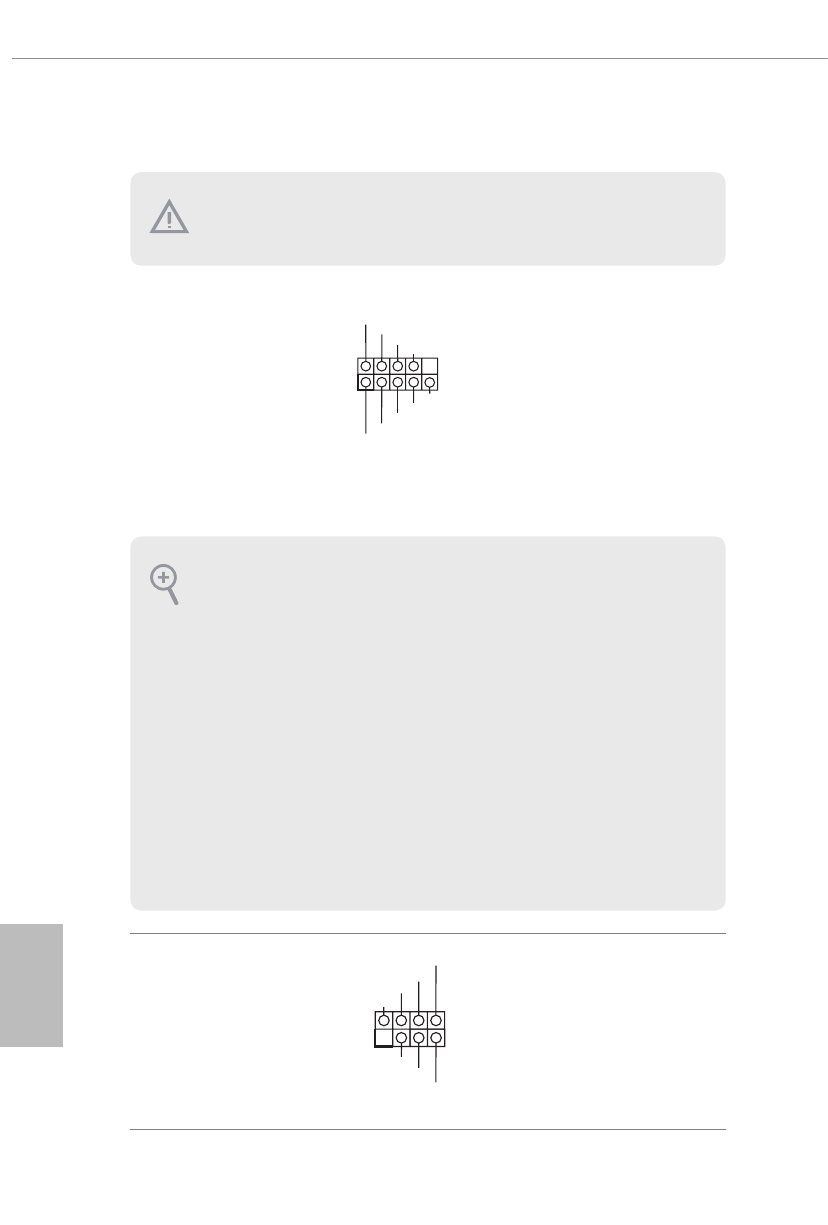

1.4 Integrierte Stiftleisten und Anschlüsse
Systemblende-Stiftleiste
(9-polig, PANEL1)
(siehe S. 1, Nr. 13)
Verbinden Sie Ein-/
Austaste, Reset-Taste und
Systemstatusanzeige am Gehäuse
entsprechend der nachstehenden
Pinbelegung mit dieser Stiftleiste.
Beachten Sie vor Anschließen
der Kabel die positiven und
negativen Kontakte.
Gehäuseeingriffs- und
Lautsprecher-Stiftleiste
(7-polig, SPK_CI1)
(siehe S. 1, Nr. 20)
Bitte verbinden Sie
Gehäuseeingriffsvorrichtung und
den Gehäuselautsprecher mit
dieser Stiftleiste.
G N D
R E S E T #
P W R B T N #
P L E D -
P L E D +
G N D
H D L E D -
H D L E D +
1
G N D
Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen
an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen
Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.
PWRBTN (Ein-/Austaste):
Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung
Ihres Systems über die Ein-/Austaste konfigurieren.
RESET (Reset-Taste):
Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer
über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.
PLED (Systembetriebs-LED):
Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet,
wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet.
Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).
HDLED (Festplattenaktivitäts-LED):
Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED
leuchtet, wenn die Festplatte Daten liest oder schreibt.
Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul
besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED,
Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste
sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
