B560M Steel Legend

61

Fr

ançais

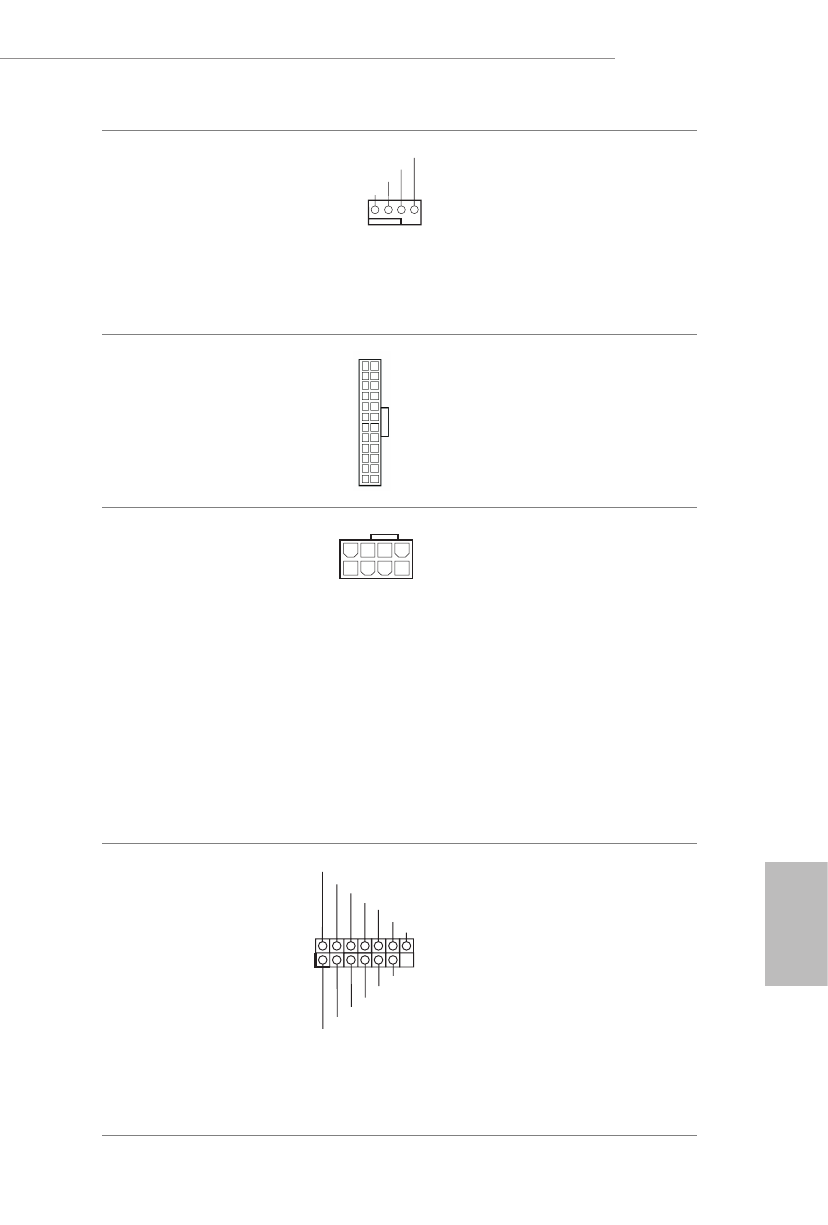

Connecteur pour
ventilateur de processeur /
pompe à eau
(CPU_FAN2/WP à
4 broches)
(voir p.1, No. 4)

FAN_VOLTAGE

GND

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1     2     3    4

Cette carte mère est dotée d’un
connecteur pour ventilateur de
processeur à refroidissement par
eau à 4 broches. Si vous envisagez
de connecter un ventilateur
de refroidisseur d'eau pour
processeur à 3 broches, veuillez le
brancher sur la Broche 1-3.

Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 8)

12

 1

24

13

Cette carte mère est dotée d’un
connecteur d’alimentation ATX
à 24 broches. Pour utiliser une
alimentation ATX à 20 broches,
veuillez effectuer les branchements
sur la Broche 1 et la Broche 13.

Connecteur d’alimentation
ATX 12 V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)

4                            1

8                            5

Cette carte mère est dotée d’un
connecteur d’alimentation
ATX 12 V à 8 broches. Pour
utiliser une alimentation ATX à
4 broches, veuillez effectuer les
branchements sur la Broche 1 et
la Broche 5.

*Avertissement : Veuillez vérifier

que le câble d'alimentation

connecté est pour l'unité

centrale et non pour la carte

graphique. Ne branchez pas le

câble d'alimentation PCIe sur ce

connecteur.

Embase SPI TPM
(SPI_TPM_J1 à 13 broches)
(voir p.1, No. 16)

Ce connecteur prend en charge
un module SPI TPM (Trusted
Platform Module – Module de
plateforme sécurisée), qui permet
de sauvegarder clés, certificats
numériques, mots de passe et
données en toute sécurité. Le
système TPM permet également
de renforcer la sécurité du
réseau, de protéger les identités
numériques et de préserver
l’intégrité de la plateforme.

1

SPI_DQ3

+3.3V

SPI_DQ2

SPI_CS0

Dummy

CLK

SPI_MISO

SPI_MOSI

GND

SPI_TPM_CS#

RST#

RSMRST#

TPM_PIRQ
