B560M Steel Legend

107

Por

tuguês

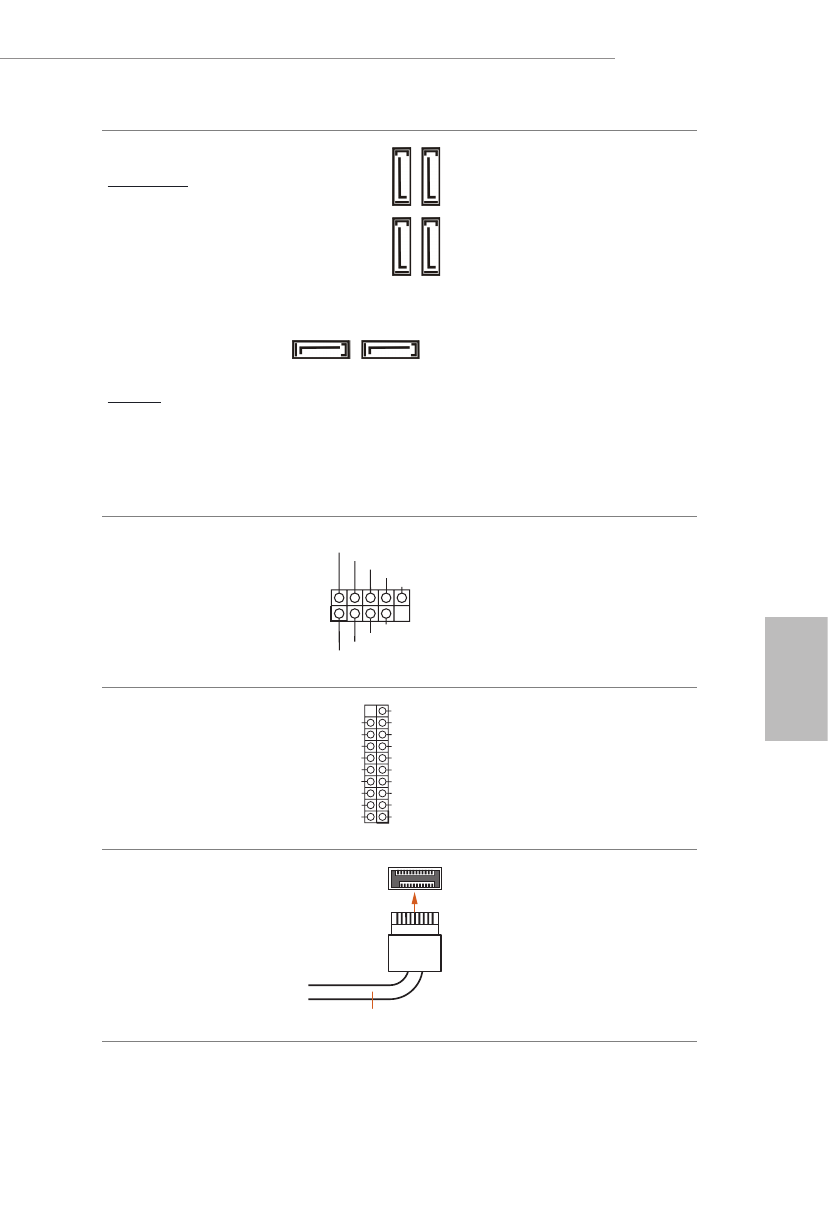

Conectores série ATA3
Ângulo reto:
(SATA3_2:
ver p.1, N.º 11) (superior)
(SATA3_3:
ver p.1, N.º 11) (inferior)
(SATA3_4:
ver p.1, N.º 12) (superior)
(SATA3_5:
ver p.1, N.º 12) (inferior)
Vertical:
(SATA3_0:
ver p.1, N.º 15)
(SATA3_1:
ver p.1, N.º 14)

Estes seis conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com uma
taxa de transferência de dados de
até 6,0 Gb/s.
* Se M2_2 é ocupado por um
dispositivo tipo M.2 SATA,
SATA3_1 será desativado.

Plataformas USB 2.0
(USB3_4 de 9 pinos)
(ver p.1, N.º 19)
(USB5_6 de 9 pinos)
(ver p.1, N.º 18)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Há dois cabeçotes nesta placa-
mãe. Cada suporte USB 2.0 pode
suportar duas portas.

Plataforma USB 3.2 Gen1
(USB3_5_6 de 19 pinos)
(ver p.1, N.º 9)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Há um cabeçote nesta placa-mãe.
Este suporte USB 3.2 Gen1 pode
suportar duas portas.

Painel Frontal Tipo C
USB 3.2 Suporte Gen2x2
(F_USB3_TC_1 de
20 pinos)
(ver p.1, N.º 10)

USB Type-C Cable

Existe um Painel Frontal Tipo C
USB 3.2 Suporte Gen2x2 nesta
placa mãe. Este suporte é usado
para conexão de um módulo
USB 3.2 Gen2x2 para USB 3.2
adicional portas Gen2x2.

SA

TA3_4

SA

TA3_5

SATA3_1

SA

TA3_2

SA

TA3_3

SATA3_0
