27

FR

Si vous disposez d’une antenne électrique
dépourvue de relais, vous risquez de
l’endommager si vous raccordez cet appareil
à l’aide du câble d’alimentation fourni



.



Vers le connecteur haut-parleurs du
véhicule



Vers le connecteur d’alimentation du
véhicule

Connexion aisée d’un caisson de
graves

Vous pouvez utiliser un caisson de graves
sans amplificateur de puissance pour autant
qu’il soit raccordé à un cordon de haut-
parleur arrière.

Remarques

• La préparation des cordons de haut-parleurs

arrière est requise.

• Utilisez un caisson de graves dont l’impédance est

comprise entre 4 Ω et 8 Ω et dont la puissance
admissible est appropriée pour éviter qu’il soit
endommagé.

Raccordement de protection de la
mémoire

Lorsque le câble d’alimentation est raccordé,
le circuit mémoire est toujours alimenté,
même lorsque le contact est coupé.

Raccordement des haut-parleurs

• Avant de raccorder les haut-parleurs,

mettez l’appareil hors tension.

• Utilisez des haut-parleurs dont

l’impédance est comprise entre 4 Ω et 8 Ω
et dont la puissance admissible est
appropriée pour éviter qu’ils soient
endommagés.

Vérifiez le connecteur d’alimentation
auxiliaire de votre véhicule et faites
correspondre correctement les
raccordements selon le véhicule.

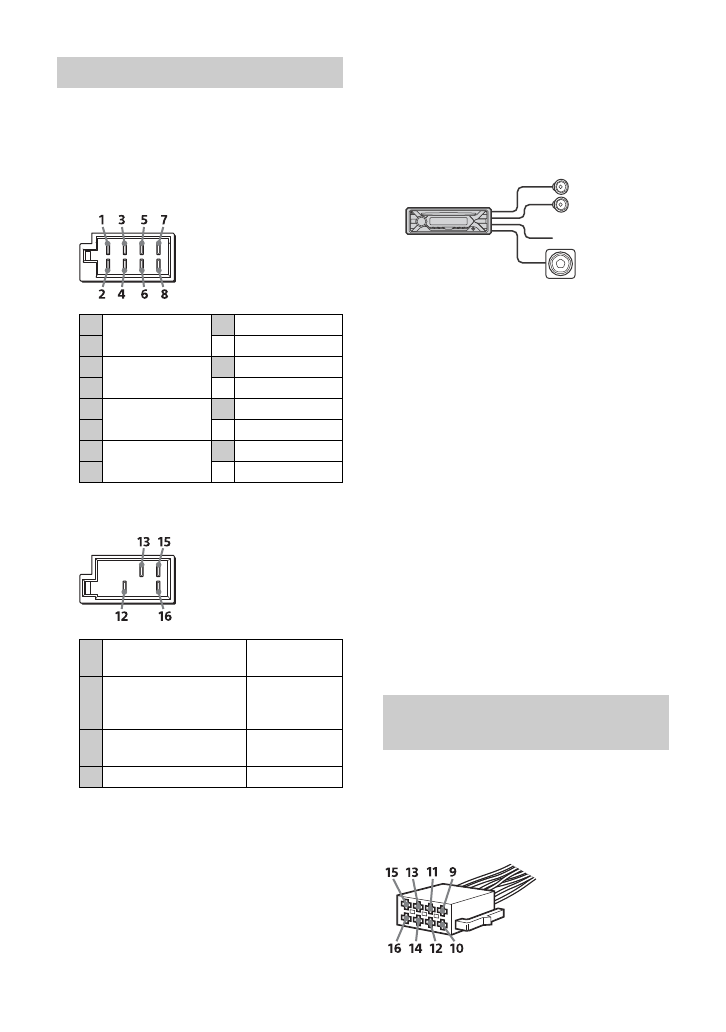

Raccordements

1

Haut-parleur
arrière (droit)



Violet

2



Rayé violet/noir

3 Haut-parleur

avant (droit)



Gris

4



Rayé gris/noir

5 Haut-parleur

avant (gauche)



Blanc

6



Rayé blanc/noir

7 Haut-parleur

arrière (gauche)



Vert

8



Rayé vert/noir

12

alimentation
permanente

Jaune

13

antenne électrique /
amplificateur de
puissance (REM OUT)

Rayé bleu/
blanc

15

alimentation
commutée

Rouge

16 masse

Noir

Schéma de raccordement
électrique

Haut-parleur
avant

Caisson de graves

Connecteur
d’alimentation auxiliaire
