27

DE

Wenn Sie eine Motorantenne ohne
Relaiskästchen verwenden und dieses Gerät
mit der mitgelieferten
Stromversorgungsleitung



 anschließen,

kann die Antenne beschädigt werden.



An den Lautsprecheranschluss des
Fahrzeugs



An den Stromanschluss des Fahrzeugs

Einfaches Anschließen eines
Tiefsttonlautsprechers

Sie können einen Tiefsttonlautsprecher
ohne Endverstärker installieren, indem Sie
ihn einfach an das Hecklautsprecherkabel
anschließen.

Hinweise

• Die Hecklautsprecherkabel müssen vorbereitet

werden.

• Verwenden Sie einen Tiefsttonlautsprecher mit

einer Impedanz zwischen 4 Ω und 8 Ω und mit
ausreichender Belastbarkeit, um Schäden zu
vermeiden.

Anschluss für Stromversorgung des
Speichers

Wenn die gelbe Stromversorgungsleitung
angeschlossen ist, wird der Speicher stets
(auch bei ausgeschalteter Zündung) mit
Strom versorgt.

Lautsprecheranschluss

• Schalten Sie das Gerät vor dem

Anschließen der Lautsprecher aus.

• Verwenden Sie Lautsprecher mit einer

Impedanz zwischen 4 Ω und 8 Ω und mit
ausreichender Belastbarkeit, um Schäden
zu vermeiden.

Stellen Sie die Position des
Hilfsstromanschlusses bei Ihrem Fahrzeug
fest und nehmen Sie die Anschlüsse
entsprechend dem Fahrzeug richtig vor.

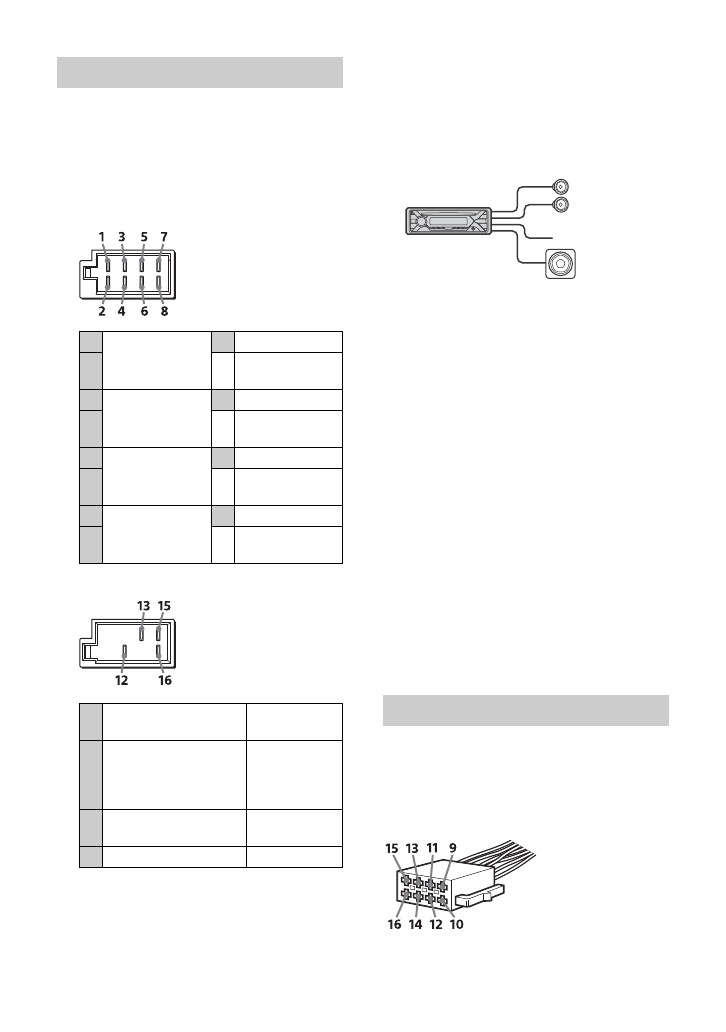

Vornehmen der Anschlüsse

1

Hecklautsprecher
(rechts)



Violett

2



Violettschwarz
gestreift

3

Frontlautsprecher
(rechts)



Grau

4



Grauschwarz
gestreift

5

Frontlautsprecher
(links)



Weiß

6



Weißschwarz
gestreift

7

Hecklautsprecher
(links)



Grün

8



Grünschwarz
gestreift

12

Kontinuierliche
Stromversorgung

Gelb

13

Steuerung für
Motorantenne/
Endverstärker (REM
OUT)

Blauweiß
gestreift

15

Geschaltete
Stromversorgung

Rot

16 Masse

Schwarz

Stromanschlussdiagramm

Frontlautsprecher

Tiefsttonlautsprecher

Hilfsstromanschluss
