RU
Замена конструктивных узлов
Руководство по монтажу и техобслуживанию eloBLOCK 0020094388_03
37
10
>
После монтажа нового ТЭНа проверьте герметичность всех
водонесущих соединений и прочную посадку всех штекерных
соединений.
i
Ремонт засоренного ТЭНа не является гарантийным
случаем.
10.5
Замена предохранительного клапана
>
Отсоедините аппарат от электросети.
>
Дайте воде в аппарате охладиться до примерно 40 °C.
>
Закройте сервисные краны в подающей и обратной линиях ото-
пления.
>
Закройте сервисный кран в подводящей линии холодной воды.
>
Опорожните аппарат.
1

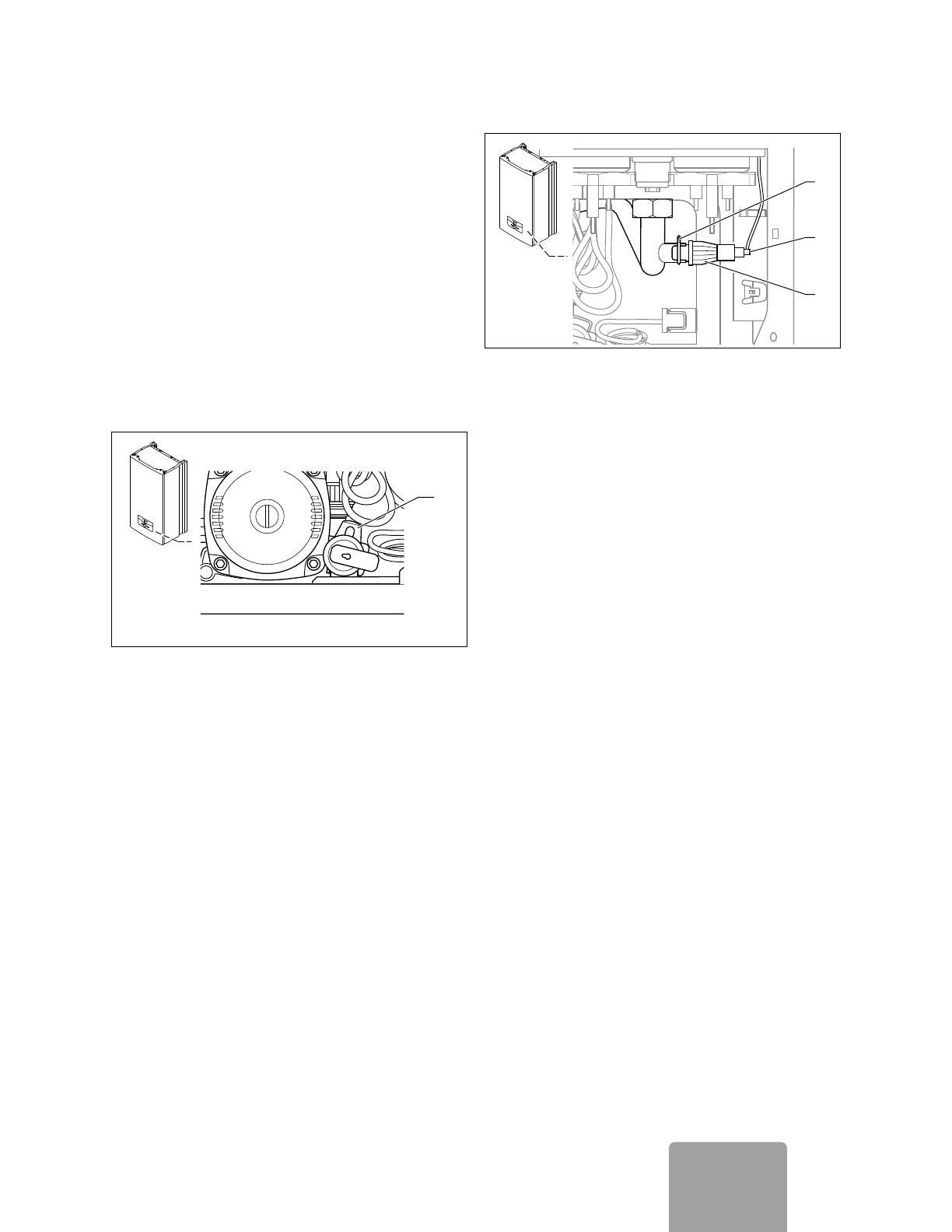

10.7 Демонтаж предохранительного клапана
>
Снимите предохранительную дугу (
1
) и извлеките предохрани-
тельный клапан из прибора.
>
После монтажа проверьте прочную посадку и герметичность
нового предохранительного клапана.
10.6
Замена датчика давления воды
>
Дайте воде в системе отопления и в аппарате охладиться до при-
мерно 40 °C.
>
Выключите главный выключатель аппарата.
>
Отсоедините аппарат от электросети.
>
Закройте сервисные краны в подающей и обратной линиях ото-
пления.
>
Закройте сервисный кран в подводящей линии холодной воды.
>
Опорожните аппарат.
3
2
1
10.8 Демонтаж датчика давления
>
Отсоедините штекерное соединение (
2
).
>
Открутите отверткой предохранительную клемму (
1
).
>
Снимите датчик давления (
3
).
>
После монтажа нового датчика давления проверьте прочную
посадку предохранительной клеммы и штекерного соединения.
>
Проверьте герметичность датчика давления.
