Электроподключение

16

Руководство по монтажу и техобслуживанию eloBLOCK 0020094388_03

5

5.2

 Подключение к электросети

Настенные электрические котлы Vaillant eloBLOCK предназначены
для подключения к электросети 3 x 230/400 В.
Аппараты VE 6 и VE 9 могут подключаться к 1 x 230 В с  помощью
перемычки.
Номинальное напряжение каждой фазы сети должно составлять 230
В; при напряжении сети свыше 253 В и ниже 190 В  возможны экс-
плуатационные неисправности.

PE W

V

U

N

N

1

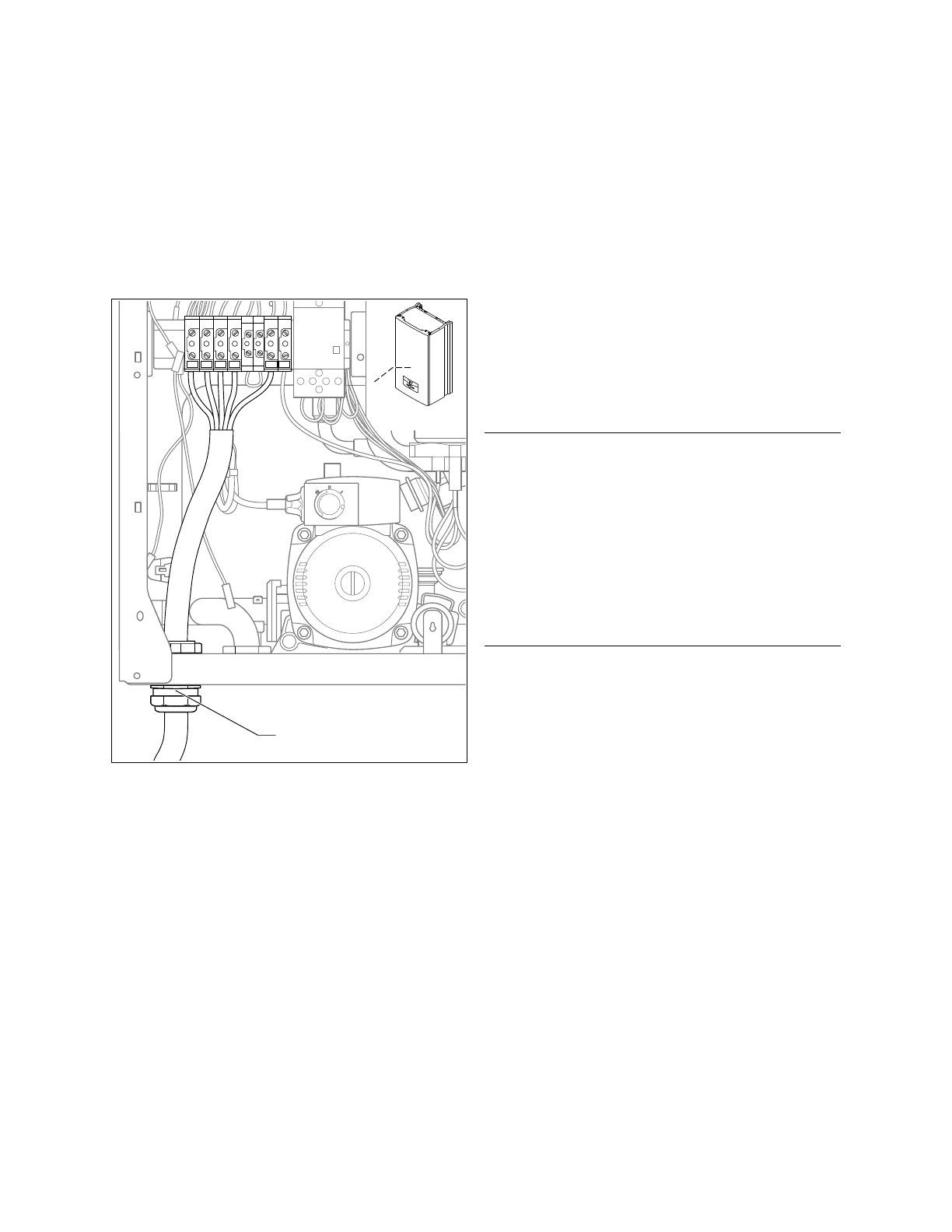

5.1 Подключение к сети (здесь: eloBLOCK VE 24, VE 28)

>

Снимите лицевую обшивку аппарата.

>

Смонтируйте прилагаемый крепеж для кабельного ввода сете-
вого подключения.

>

Проведите сетевую подводящую линию через кабельный ввод (

1

)

слева на нижней стороне аппарата.

>

Удалите оболочку с сетевой подводящей линии прибл. на
2 – 3 см и зачистите изоляцию жил.

>

Подсоедините соединительный кабель к соответствующим винто-
вым клеммам (

¬

 Рис. 5.2 – 5.4

).

i

  Жилы должны быть механически прочно закреплены в

винтовых клеммах кабельного ввода.

>

Установите лицевую обшивку на место.

5.3

Эксплуатация с двухтарифным счетчиком
электроэнергии

Снабжением энергией по обычному тарифу может прерываться в
часы пиковой нагрузки. В таком случае отопительный режим возмо-
жен только в период действия низкого тарифа.
Продолжительность и частота подачи энергии по низкому тарифу
определяется энергоснабжающей организацией либо оговарива-
ется с ней.

>

Снимите перемычку с клеммы J3 (мощность на нагрев)
(

¬

 Рис. 5.2 – 5.4

).

>

Подсоедините контакт приемника сигнала пульсационного кон-
троля к клемме J3.

5.4

Заземление

e

  Опасно!

Опасность для жизни вследствие поражения
электрическим током, обусловленного корот-
ким замыканием в аппарате.

Чтобы исключить воздействие на аппарат возмож-
ного короткого замыкания (например, обуслов-
ленного попаданием воды), к корпусу отопитель-
ного аппарата необходимо подсоединить допол-
нительный заземляющий кабель.

>

Соедините заземляющий контакт отопительного
аппарата с подходящим заземляющим контак-
том здания.

5.5

Подключение регулирующих приборов,
принадлежностей и внешних компонентов
установки

Выполните монтаж согласно соответствующему руководству по экс-
плуатации. Требуемые соединения с электроникой отопительного
аппарата (например, внешних регулирующих устройств, датчиков
наружной температуры и т. п.) выполняются следующим образом:

>

Снимите лицевую обшивку аппарата.

>

Проведите соединительные провода подключаемых компонентов
через кабельные вводы слева или справа на нижней стороне
аппарата.

>

Удалите оболочку с соединительных проводов прибл. на
2 – 3 см и зачистите изоляцию жил.

>

Подсоедините соединительный кабель к соответствующим винто-
вым клеммам (

¬

 Рис. 5.2 – 5.4

).

i

  Обеспечьте прочное механическое крепление

 соединительного кабеля в винтовых клеммах.

>

Установите лицевую обшивку на место.
