Монтаж и установка

12

Руководство по монтажу и техобслуживанию eloBLOCK 0020094388_03

4

4.3

 Необходимые минимальные расстояния/
свободное пространство для монтажа

A

A

B

C

D

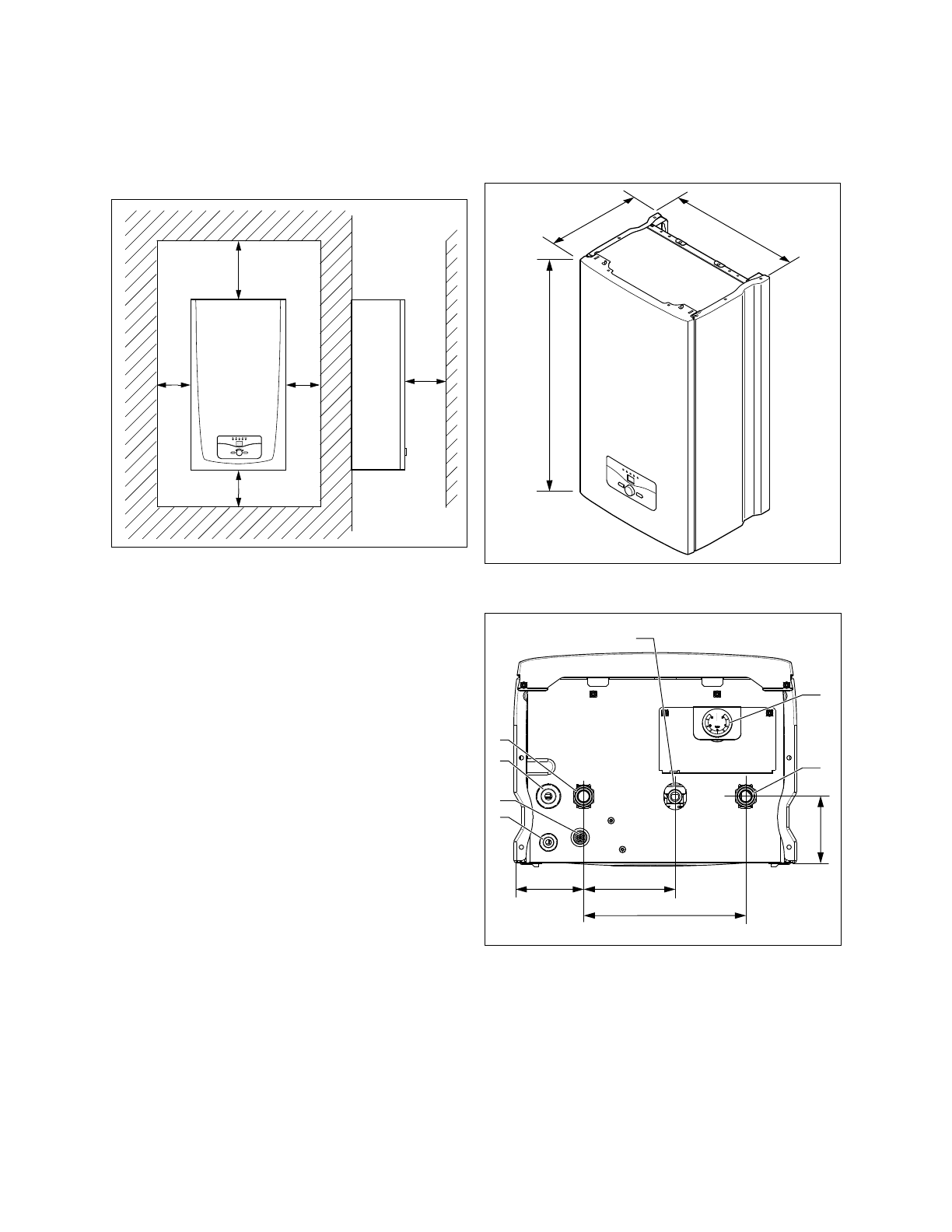

4.3  Необходимые минимальные расстояния/свободные  пространства

для монтажа

Как для монтажа аппарата, так и для последующего проведения тех-
нического обслуживания требуются следующие минимальные рас-
стояния и свободные пространства для монтажа:

–

(

A

) боковое расстояние: 50 мм

–

(

B

) расстояние до нижней стороны: 500 мм

–

(

C

) расстояние до верхней стороны: 800 мм

–

(

D

) расстояние до передней стороны: 700 мм

Нет необходимости в соблюдении расстояния между аппаратом и
воспламеняющимися строительными элементами, т. к. при номиналь-
ной тепловой мощности аппарата достигается более низкое значе-
ние температуры, чем макс. допустимое значение 85 °C.

4.4

Габаритные и монтажные размеры

410 mm

310 mm

740 mm

4.4 Монтажные размеры в мм

10

0

 m

m

100 mm

133 mm

235 mm

6

1

2

7

3

5

4

4.5 Расстояния в мм

Пояснения к рисунку

1  Манометр
2  Подающая линия системы отопления 3/4»
3  Кабельный ввод
4  Вентиль опорожнения
5  Кабельный ввод для сетевого подключения
6  Обратная линия системы отопления 3/4»
7  Перепуск для предохранительного клапана
