Монтаж и установка

14

Руководство по монтажу и техобслуживанию eloBLOCK 0020094388_03

4

4.7

Подключение гидравлического контура
настенного электрического котла

b

  Осторожно!

Опасность повреждения из-за загрязнений в
подающей и обратной линиях системы
 отопления!

Такие загрязнения, как остатки от сварки, ока-
лина, пенька, замазка, ржавчина, крупная грязь и
пр. в  трубопроводах могут откладываться в аппа-
рате и приводить к неисправностям.

>

Тщательно промойте систему отопления перед
подключением аппарата, чтобы удалить воз-
можно имеющиеся загрязнения!

a

  Опасно!

Опасность материального ущерба и/или
травм людей из-за ненадлежащего монтажа!

Установка аппарата может выполняться только
аттестованным фирмой Vaillant специализирован-
ным предприятием. Это предприятие также берет
на себя ответственность за правильность монтажа
и первого ввода в эксплуатацию.

>

Обеспечьте установку аппарата только силами
аттестованного фирмой Vaillant специализиро-
ванного предприятия.

i

  Для подключения аппарата со стороны отопительной

системы используйте гидравлические соединительные
принадлежности, рекомендованные Vaillant.

–

Для должного слива от продувочного трубопровода предохрани-
тельного клапана должна быть отведена устанавливаемая пользо-
вателем сливная труба с впускной воронкой и сифоном. Должна
иметься возможность наблюдения за  сливом!

–

Аппараты оснащены расширительным баком (7 л/0,075 MПа
(0,75 бар)). Перед монтажом аппарата проверьте, достаточно
ли этого объема. Если это не так, необходимо установить допол-
нительный расширительный бак со стороны установки на сто-
роне всасывания насоса.

–

Для упрощения длительного выпуска воздуха из системы отопле-
ния воздуховыпускные клапаны должны быть конструктивно уста-
новлены во всех высоко расположенных точках отопительной
системы и на всех радиаторах.

–

Для заполнения и опорожнения системы отопления конструкция
должна содержать кран для наполнения и опорожнения системы
и запорные краны для греющей и горячей воды.

4.7.1  Подключение настенного электрического котла к

отопительному контуру

a

  Опасно!

Опасность ожога и/или повреждения вслед-
ствие утечки воды!

Возможные негерметичности в трубопроводах!

>

Обратите внимание на то, чтобы монтаж при-
соединительных линий проходил без напряже-
ния, чтобы это не привело к негерметичности в
 системе отопления!

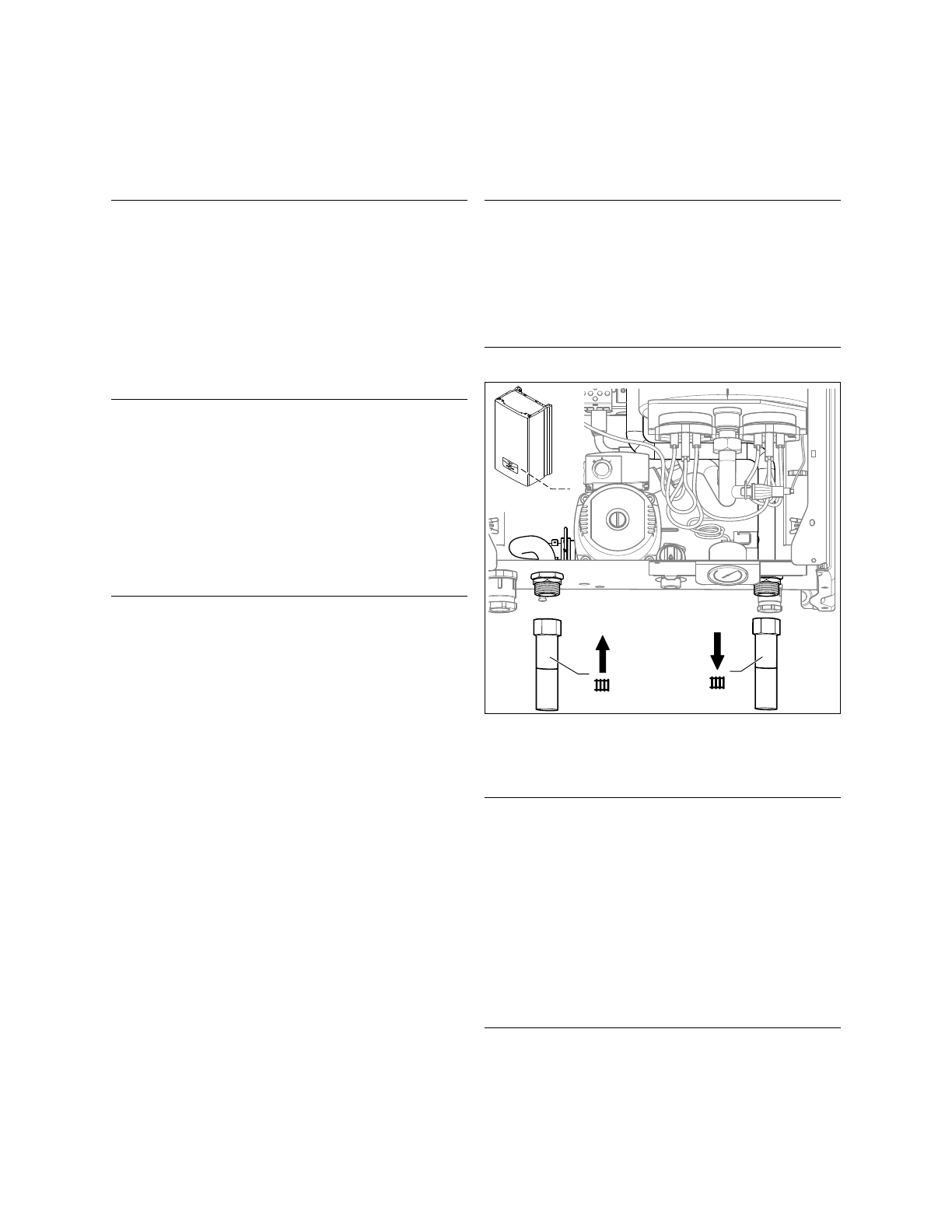

4.8 Монтаж подающей и обратной линий

>

Соедините подающую и обратную линию системы отопления с
патрубками подающей и обратной линий на аппарате.

b

  Осторожно!

Опасность повреждения аппарата при отсут-
ствии перепускного клапана, монтируемого
эксплуатирующей стороной!

Когда все клапаны отопительных элементов
закрыты, а настенный электрический котел рабо-
тает, нагретая вода направляется через перепуск-
ной клапан с целью контролируемого снижения
давления в котле. Вследствие контролируемого
снижения давления в настенном электрическом
котле предотвращаются аварийные отключения и
возможные повреждения.

>

Смонтируйте перепускной клапан.
