Электроподключение
Руководство по монтажу и техобслуживанию eloBLOCK 0020094388_03
15
5

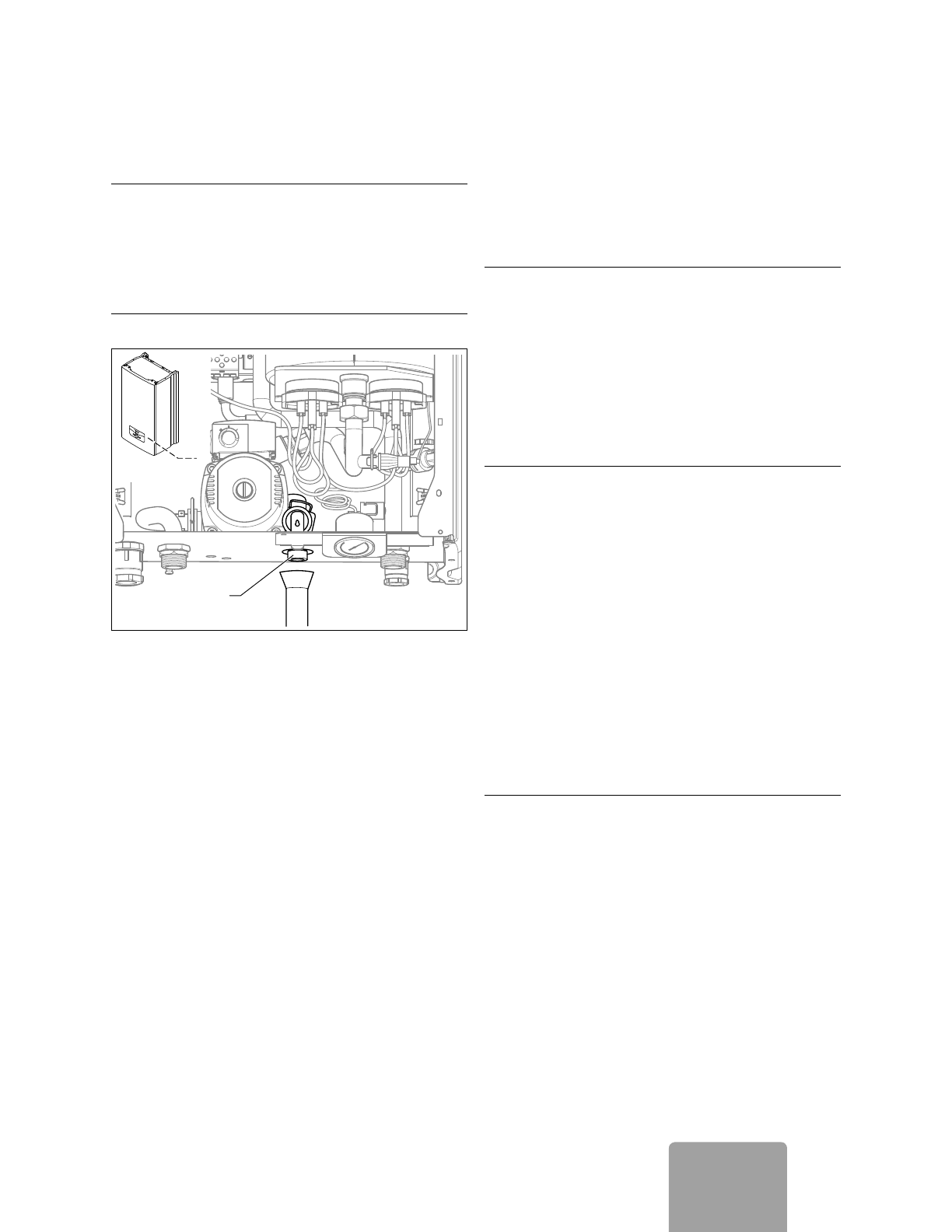

4.7.2 Подключение предохранительного клапана
a
Опасно!
Опасность ожога и/или повреждения вслед-
ствие утечки воды!
Возможные негерметичности в трубопроводах!
>
Подсоедините выпуск предохранительного
клапана к сливу посредством впускной
воронки.
1
4.9 Выпускное отверстие предохранительного клапана
Предохранительный клапан системы отопления встроен в отопитель-
ный аппарат.
>
Подсоедините выпуск предохранительного клапана к сливу
посредством впускной воронки.
>
Прокладываемая сливная линия должна быть максимально корот-
кой и с уклоном от аппарата.
>
Подсоедините выпускное отверстие предохранительного клапана
к сточному отверстию посредством гидравлического затвора или
выведите его наружу из здания.
Линия должна заканчиваться так, чтобы выходящие вода или пар
не травмировали людей и не повреждали кабели или другие
электрические детали. Учтите, что при использовании варианта
вывода наружу из здания оконечность трубопровода должна быть
на виду.
5
Электроподключение
5.1
Соблюдение указаний по безопасности и
установке
e
Опасно!
Опасность для жизни вследствие поражения
электрическим током на токоведущих зажи-
мах!
Электрический монтаж может выполняться только
аттестованным фирмой Vaillant специализирован-
ным предприятием.
>
Перед выполнением работ по электроподклю-
чению всегда выключайте подачу тока.
>
Убедитесь, что она предохранена от
непреднамеренного повторного включения.
e
Опасно!
Опасность для жизни вследствие поражения
электрическим током на токоведущих зажи-
мах!
>
Подключите настенные электрические котлы к
электрической сети
нулевым и заземляющим
проводниками
. Предохраните это подключе-
ние, как указано в технических данных.
>
Аппарат должен быть подключен через жесткий
ввод и разъединительное устройство с раство-
ром контактов не менее 3 мм (например, пре-
дохранители или силовые выключатели)!
>
Необходимая площадь сечения проводов
должна определяться аттестованным фирмой
Vaillant специализированным предприятием на
основании значений технических характери-
стик максимальной измеренной мощности.
Учтите в этом случае все условия установки
совместно с монтажной организацей.
