Монтаж и установка
Руководство по монтажу и техобслуживанию eloBLOCK 0020094388_03
13
4
4.5
Навешивание аппарата
b
Осторожно!
Опасность повреждения аппарата вследствие
неудовлетворительного качества монтажа!
Аппарат можно монтировать только на прочной,
неразъемной поверхности стены.
>
Обратите внимание на достаточную несущую
способность всех крепежных деталей!
>
При этом учтите также и свойства стены!
1
2
3

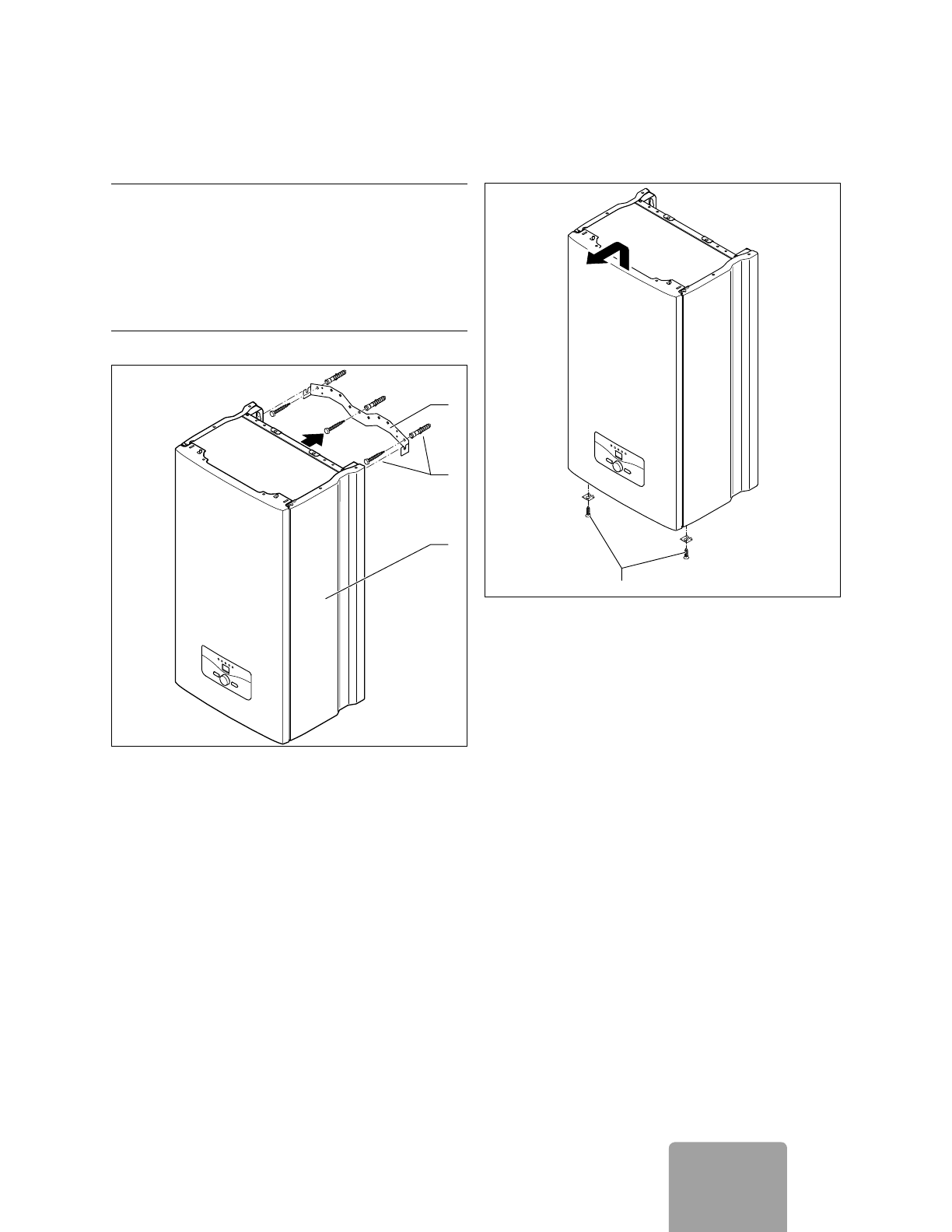

4.6 Навешивание аппарата
>
Просверлите в стене 3 отверстия в соответствии с расстояниями
между возможными вариантами крепления в кронштейне
аппарата.
>
Смонтируйте кронштейн аппарата (
1
) на стене посредством
прилагающихся дюбелей и болтов (
2
).
>
Навесьте аппарат (
3
) сверху на кронштейн.
4.6
Снятие облицовки аппарата
1
4.7 Демонтаж передней облицовки
При демонтаже передней облицовки аппарата соблюдайте
следующий порядок действий:
>
Отпустите винты (
1
) на нижней стороне аппарата.
>
Потяните переднюю стенку облицовки с нижнего края вперед и
снимите ее с кронштейна через верх.
